Soulnote M-3
MONOBLOCK-LEISTUNGSVERSTÄRKER – erhältlich in Premium Silber / Premium Black
TECHNOLOGIE
Die kompromisslose Referenz
Der M-3 ist das ursprüngliche Modell der Monoblock-Serie von SOULNOTE – kompromisslos puristisch konzipiert. Mit seinem vollständig analogen Aufbau, einer singulären Push-Pull-Endstufe und mechanischer Entkopplung aller Komponenten liefert er eine emotional packende und zeitlich präzise Wiedergabe – dynamisch, offen und musikalisch.
Single Push-Pull mit vierstufiger Darlington-Schaltung
Wie der M-3X arbeitet auch der M-3 mit einer Push-Pull-Endstufe. Allerdings kommt hier eine klassische Single-Konfiguration zum Einsatz. Vier Darlington-Stufen – realisiert mit TO-3-Leistungstransistoren und TO-3P-Treibern – sorgen für hohe Kontrolle und Belastbarkeit. Auch komplexe Lautsprecherlasten werden souverän gemeistert.

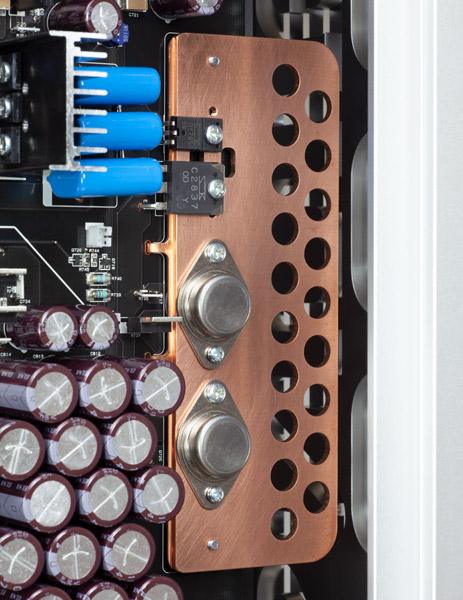

Kupfer-Kühlkörper mit integrierten Busbars
Anstelle großer Aluminiumkühlkörper nutzt der M-3 kompakte Kupferplatten – ungewöhnlich für diese Leistungsklasse. Diese dienen nicht nur zur Wärmeableitung, sondern auch als Busbars – also als stromführende Sammelschienen für die Leistungstransistoren.
Die Transistoranschlüsse werden direkt durch diese Kupferplatten mit der darunterliegenden Platine verbunden. Dadurch entfällt jegliche Verdrahtung – oft eine Schwachstelle bei klassischen TO-3-Bauformen. Auch unerwünschte Induktivitäten und Klangverluste durch Isoliermaterialien werden so vermieden.
Der Kühlkörper ist mechanisch vom Gehäuse entkoppelt – ein entscheidender Faktor für die klangliche Offenheit und Transparenz. Zusätzlich verbessert der Wegfall von Isoliermaterialien die thermische Kopplung zwischen den Transistorpaaren, was Zeitverzerrungen durch Temperaturschwankungen eliminiert.
Spannungsverstärker mit Non-NFB-Type-R-Schaltung
Im Spannungsverstärker kommt eine neue, rein analoge Type-R-Schaltung ohne Gegenkopplung (Non-NFB) zum Einsatz. Die gesamte Verstärkung – vom Emitterfolger über die Spannungsverstärkung bis zur Differenzstufe – erfolgt über einen einzelnen Transistor. Die Lastimpedanz ist direkt mit Masse (GND) verbunden.
Verwendet werden lediglich vier Bipolartransistoren und zehn Widerstände – dennoch wird ein breiter Frequenzbereich mit voller Ausgangsamplitude erreicht. Das Resultat ist eine außergewöhnlich schnelle, detailreiche und natürliche Wiedergabe mit maximaler Dynamik.
Konsequent puristischer Aufbau
Ein XLR-Eingang, ein Paar Lautsprecheranschlüsse – keine Wahlschalter, keine Pegelsteller, keine Displays. Das Audiosignal durchläuft eine einzige Verstärkerstufe, an deren Ende die SPush-Pull-Endstufe steht. Der einzige Bedienpunkt: der Netzschalter.
Hochgeschwindigkeits-Stromversorgung
Die Spannungsversorgung basiert auf speziell ausgewählten 470-μF-Folienkondensatoren mit hoher Impedanz – bewusst auf Schnelligkeit und Regelverhalten optimiert, statt auf maximale Kapazität.
Moderne Siliziumkarbid-Dioden (SiC) mit hoher Strombelastbarkeit gewährleisten eine stabile, leistungsstarke Versorgung – mit herausragender Reaktion auf dynamische Lastwechse
Mechanische Entkopplung von Verstärkermodul und Gehäuse
Das Verstärkermodul ist vollständig vom Hauptgehäuse getrennt. Beide Komponenten stehen auf jeweils drei Spikes – für ideale Entkopplung. Die Verbindung zwischen Trafo und Endstufe ist auf ein Minimum reduziert. Alle Komponenten sind mechanisch vom Chassis entkoppelt – selbst das Entfernen der Transportsicherung ist hörbar.
SPEZIFIKATIONEN
Maximale Leistung | 160W (4Ω) |
Gesamtoberschwingungsverzerrung | 0,1% (1W) |
Frequenzgang | 2Hz ～ 200kHz (±1dB) |
Eingangsempfindlichkeit / Impedanz | 1V / 25kΩ |
Maximale Verstärkung | 22dB |
Netzspannung | 230V AC 50Hz |
Leistungsaufnahme | 110W |
Außenabmessungen Hauptgerät | 340(B) × 251(H) × 512(T)mm |
Gewicht | 31kg |
Zubehör | Spezial-Lautsprecherkabel, Spezial-Rack, Netzkabel |
HINWEISE ZU DIESEM PRODUKT
Schließen Sie niemals XLR-RCA-Wandlerkabel, Adapter oder ähnliche Stecker an die analogen Ausgangsanschlüsse an. Sie könnten das Gerät beschädigen.
Temperatur-Einstellungen:
Die Stromkreise in SOULNOTE Produkten basieren auf Lösungen, bei denen Klangqualität und Sicherheit an erster Stelle stehen. Funktionalität und Klangqualität verbessern sich im Allgemeinen, wenn die Transistoren bei höherer Temperatur arbeiten.
Vibrationsgeschütztes Gehäuse:
SOULNOTE Produkte legen höchsten Wert auf Klangqualität, daher sind die obere Abdeckung, das Gehäuse und andere Komponenten nicht vibrationsisoliert.
Bezüglich der Verwendung von Reinigern für elektronische Geräte und Kontaktverjüngungsprodukten auf SOULNOTE Produkten:
Handelsübliche Reiniger für elektronische Geräte und Produkte zur Kontaktauffrischung können die Harzkomponenten der SOULNOTE AC-Eingänge beschädigen. Verwenden Sie diese Art von chemischen Produkten nicht für SOULNOTE-Geräte.
