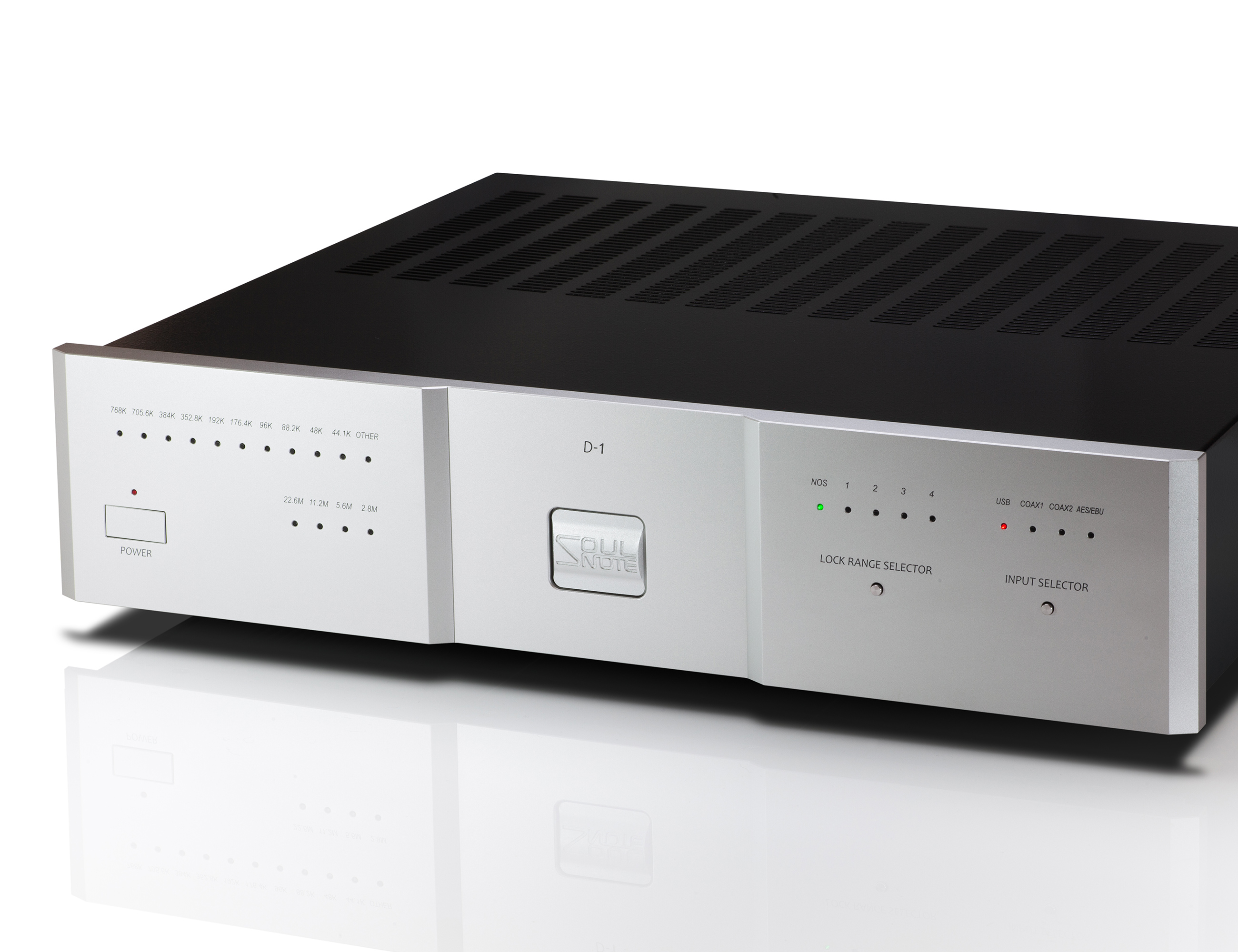

Soulnote D-1 ver.2
D/A-WANDLER – erhältlich in Premium Silber / Premium Schwarz
Der D-1 ver.2 übernimmt zentrale Schaltungsprinzipien der Serie 3 und setzt sie in einem kompakten DAC-Konzept um: New Type-R für die Analogsektion, eine widerstandsbasierte I/V-Umsetzung sowie eine konsequent getrennte, mehrfach geregelte Stromversorgung. Der D-1 ver. 2 zielt auf eine besonders stabile Zeitachsenwiedergabe, hohe Ruhe und eine präzise räumliche Abbildung – unabhängig von Quelle und Eingangsformat.
TECHNOLOGIE

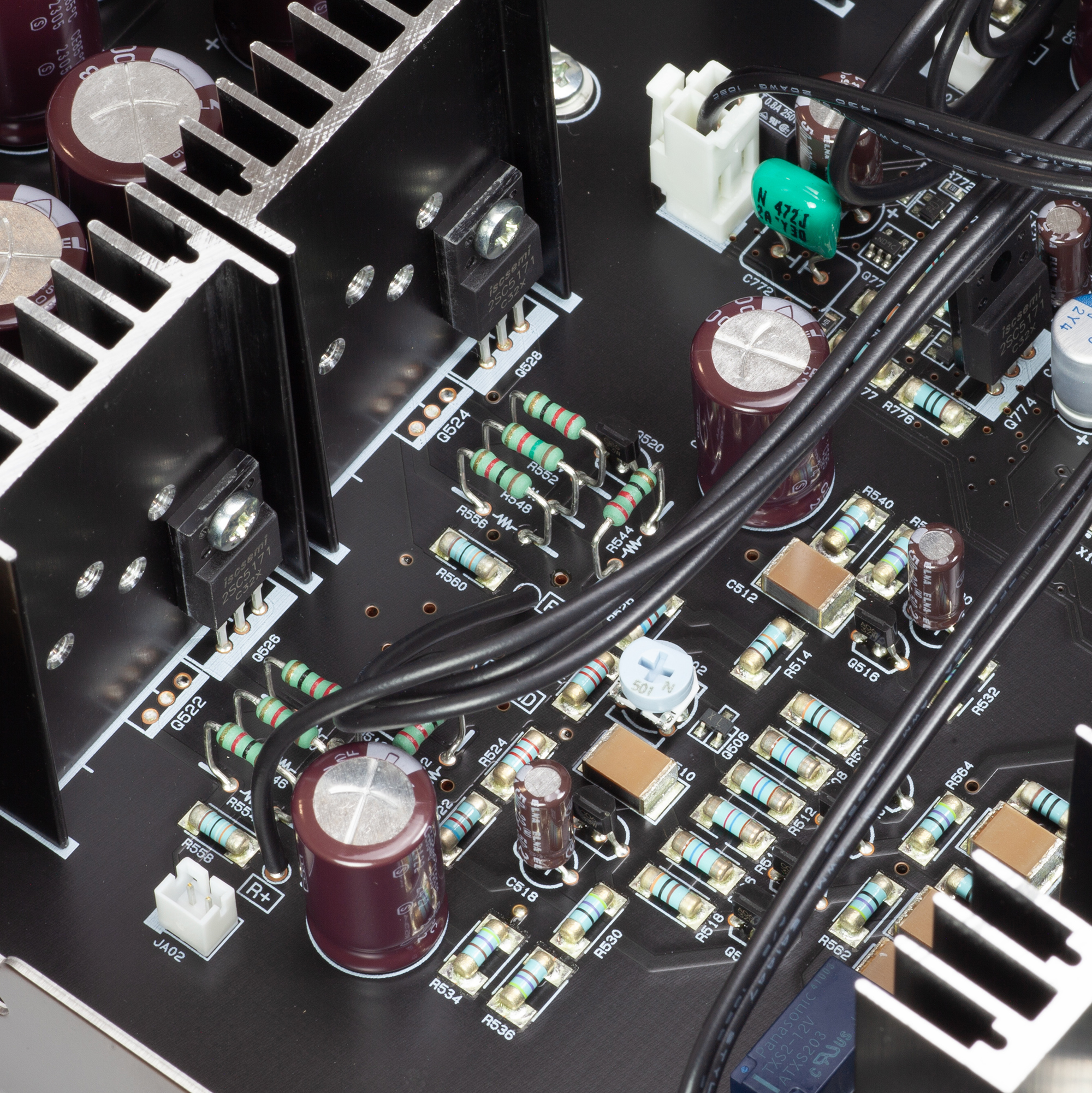

New Type-R-Schaltung aus dem E-3, für DAC optimiert
Die Analogsektion verwendet die New Type-R-Schaltung, die für den E-3 entwickelt und für den DAC-Einsatz optimiert wurde. Auch die Stromversorgung setzt auf dasselbe Reglerprinzip ohne Gegenkopplung (diskreter High-Speed-Regler) wie das höher positionierte Modell.
Widerstandsbasierte I/V-Umsetzung
Für die I/V-Wandlung (Strom-zu-Spannung) kommt – wie im fortschrittlichen Modell – eine ohmsche, widerstandsbasierte I/V-Schaltung zum Einsatz. Damit wird eine analoge Ausgangsstufe realisiert, die ohne eine klassische, rückgekoppelte I/V-Topologie auskommt.

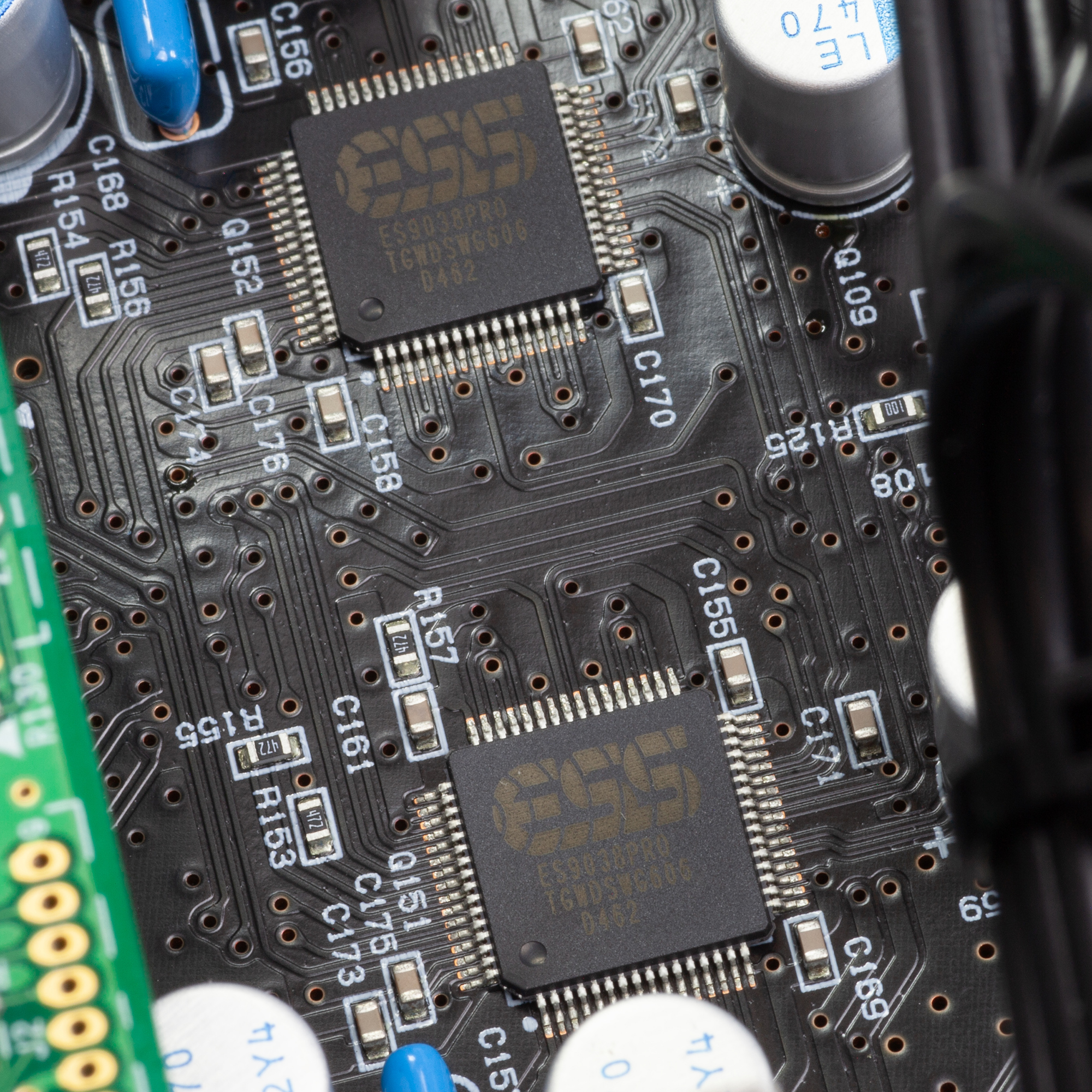

ES9038PRO getrennt für linken und rechten Kanal
Die ESS-DACs sind links und rechts getrennt angeordnet. Dadurch arbeiten die Kanäle mit eigenständiger Umsetzung und Versorgung, was die Kanaltrennung unterstützt und die Stromausgangs-Ressourcen der ES9038PRO konsequent nutzbar macht.
Minimaler Einsatz analoger Tiefpassfilter
Durch die weitgehende Reduzierung eines analogen LPF (Low-Pass-Filters) wird der Signalweg in der Analogsektion möglichst direkt gehalten. Dieser Ansatz ist nicht nur im PCM-Betrieb relevant, sondern wirkt sich auch bei DSD positiv aus.
FIR-Oversampling und zusätzlich NOS-Modus (Non-Oversampling)
Neben dem FIR-Oversampling-Modus steht ein NOS-Modus zur Verfügung. NOS arbeitet ohne Oversampling und vermeidet damit die in FIR-Filtern prinzipbedingt entstehenden Vor- und Nachschwingeffekte (Pre-/Post-Echo) in der Impulsantwort. Der NOS-Modus priorisiert eine besonders direkte Zeitachsenwiedergabe und eine natürliche Impulsdarstellung.
Hinweis: DSD wird nicht im NOS-Modus wiedergegeben.

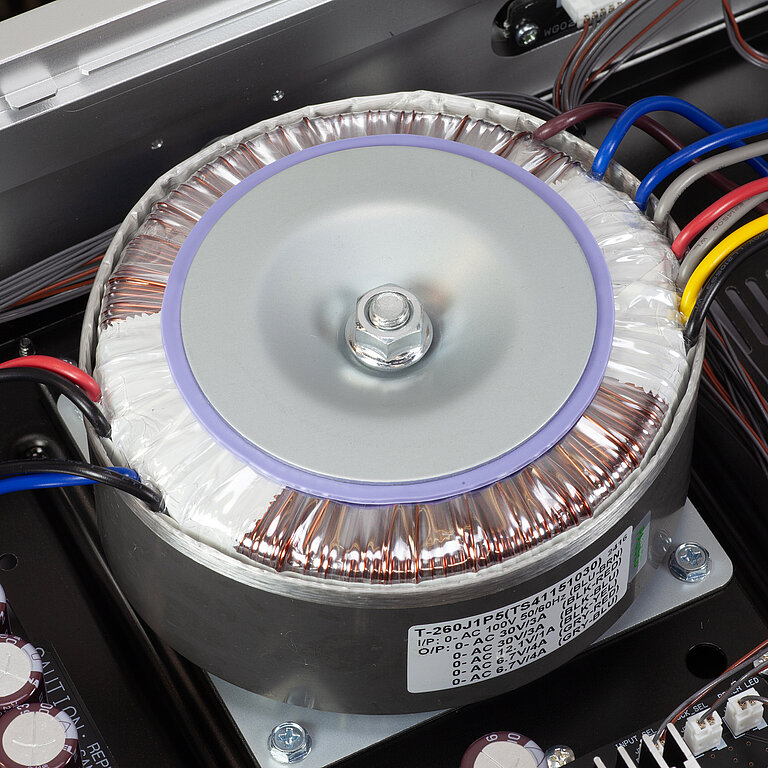

260 VA Ringkerntransformator und Netzteil in Verstärker-Größenordnung
Als Leistungstransformator wird ein großer, nicht imprägnierter 260-VA-Ringkerntransformator eingesetzt. Die Stromversorgung ist auf ein leistungsstarkes, diskretes Konzept ausgelegt. Für die rückkopplungsfreie Verstärkersektion sind dabei vergleichsweise hohe Versorgungsspannungen vorgesehen (±43 V), um eine Kombination aus kräftiger Wiedergabe und feiner räumlicher Differenzierung zu unterstützen.

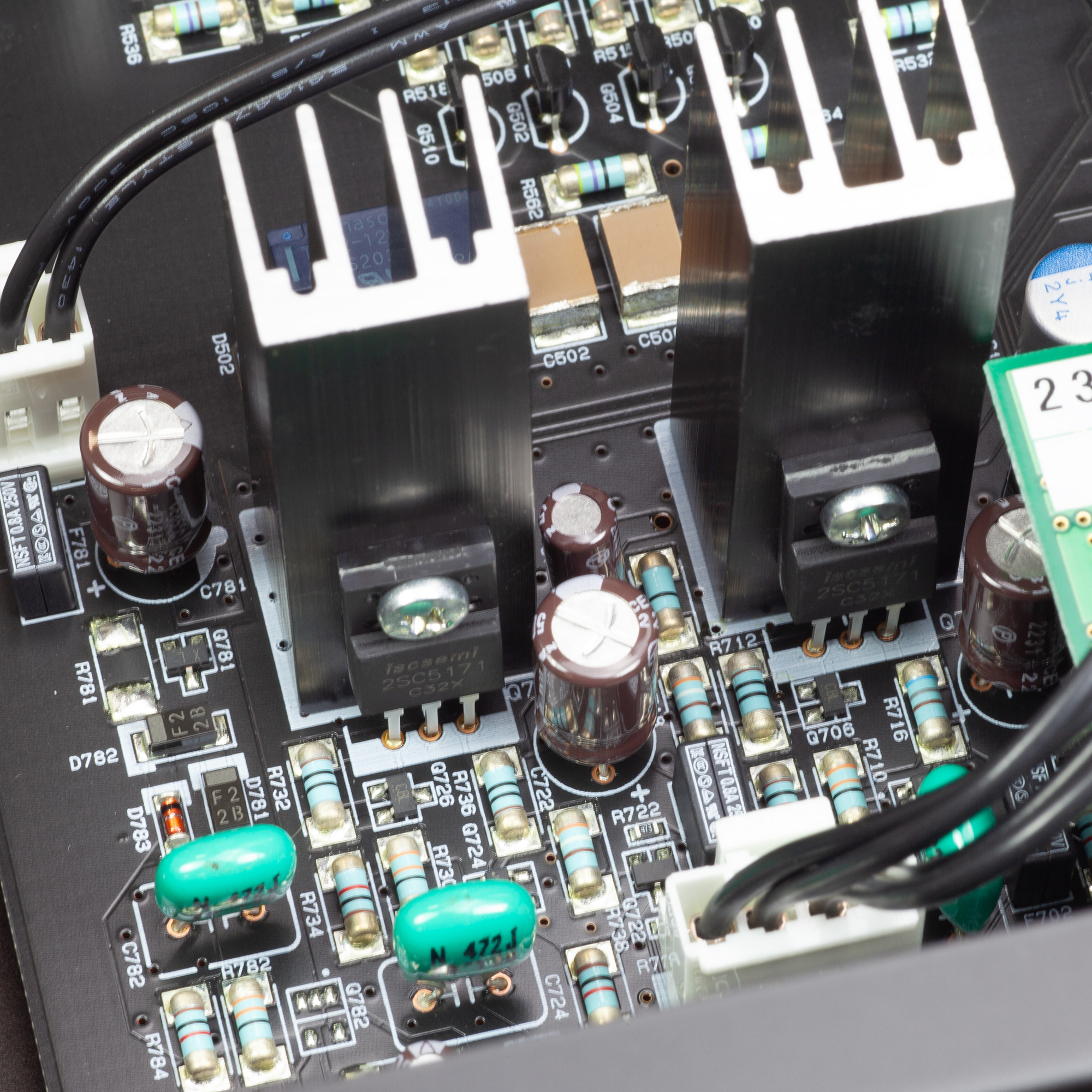

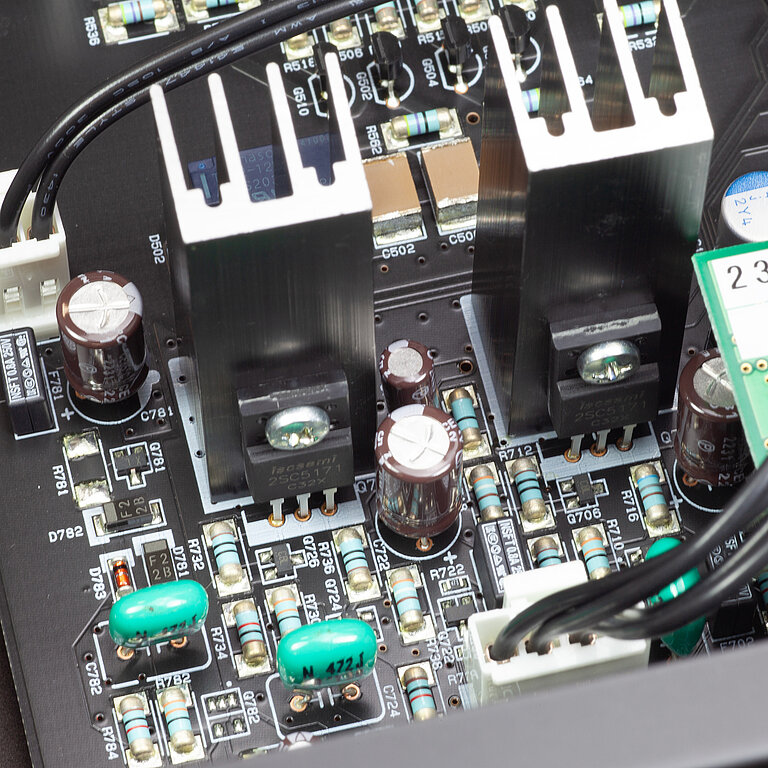

Acht getrennte Netzteile mit diskreten High-Speed-Reglern
Für die DAC-Peripherie sind mehrere, getrennte Versorgungszweige vorgesehen: analoge und digitale DAC-Versorgung jeweils links und rechts, plus dedizierte Netzteile für Quarz, USB, Logik sowie den S/PDIF-Differentialempfänger. Alle acht Versorgungen arbeiten mit SOULNOTEs originalem diskreten High-Speed-Regler ohne Gegenkopplung, abgestimmt auf hohe Klangqualität und die Stromanforderungen des ES9038PRO.

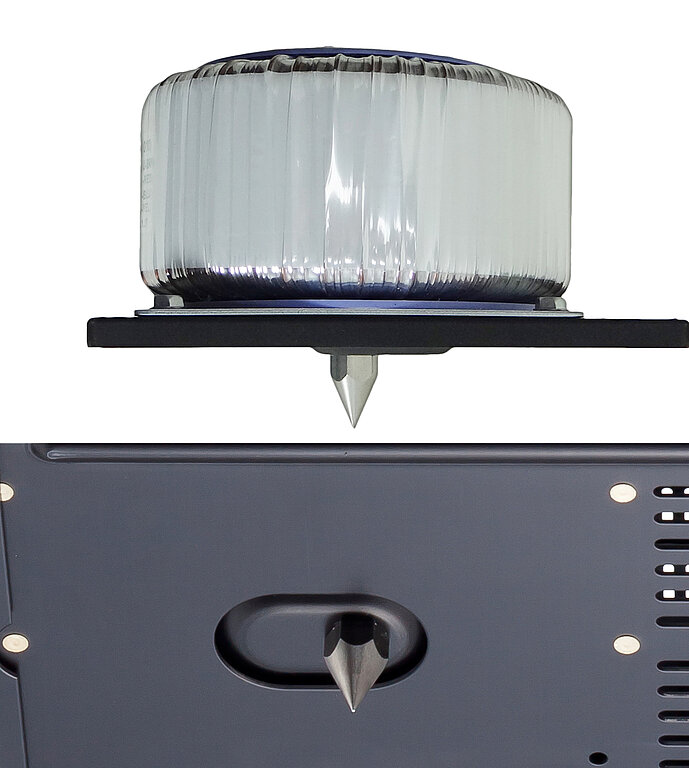

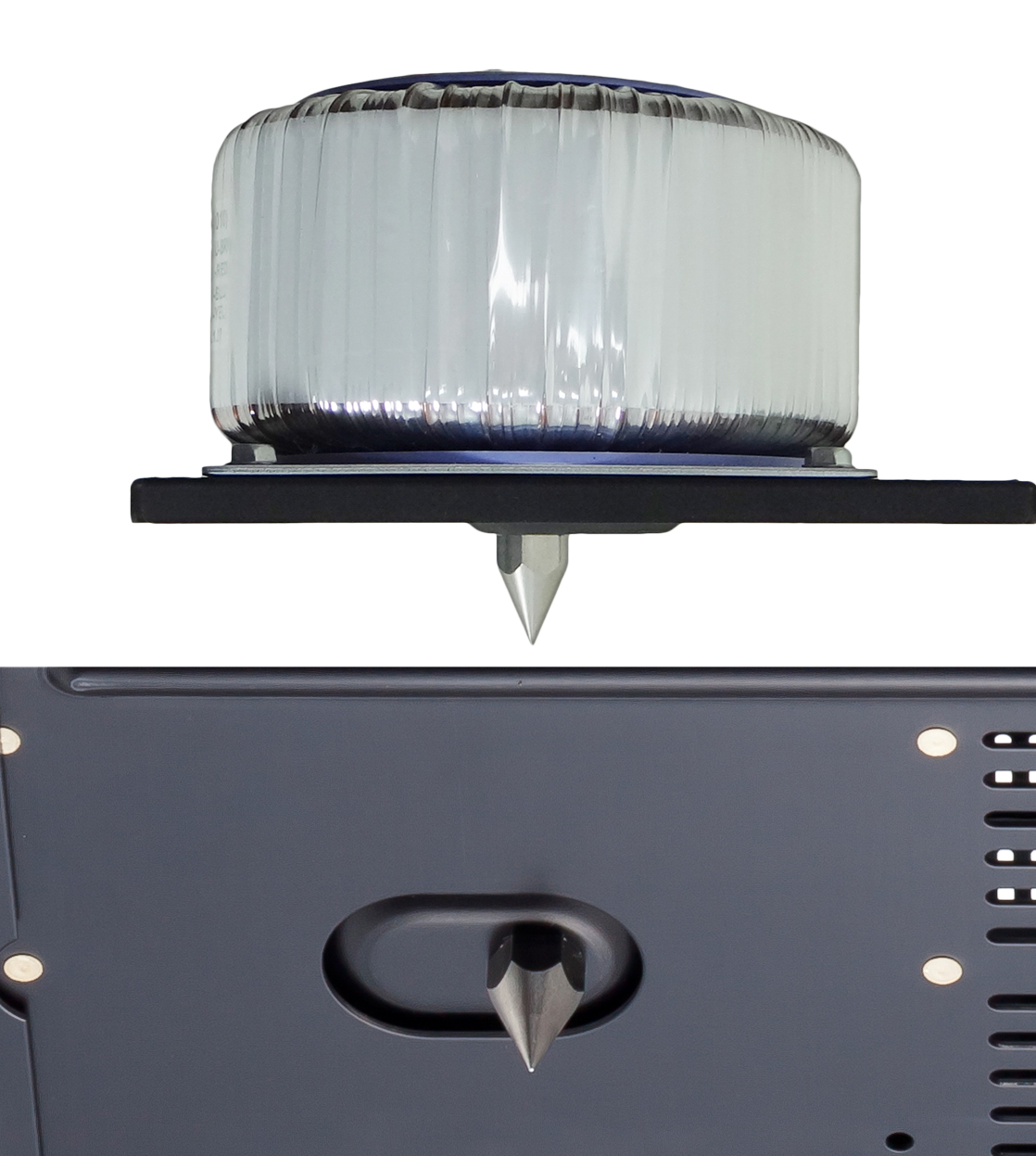

Direkte mechanische Erdung / kontrollierte Ableitung von Transformatorvibrationen
Durch eine dreipunktige Abstützung (vorn sowie hinten links/rechts) können die Füße so positioniert werden, dass sie direkt unter dem Transformator wirken. Transformatorvibrationen werden dadurch gezielt aus dem Chassis abgeleitet, was Gehäuseresonanzen reduziert und ein ruhigeres, sauberer konturiertes Klangbild unterstützt.
SPEZIFIKATIONEN
| Modell | D-1 VER2 SF (Premium Silver) / D-1 VER2 BF (Premium Black) |
| Eingangsformat | USB: PCM, DSD (DoP v1.1, ASIO) Koaxial, AES/EBU: PCM, DSD (DoP v1.1) |
| Unterstützte Abtastraten | USB: bis 768 kHz (PCM) / bis 22,6 MHz (DSD) Koaxial/AES/EBU: bis 192 kHz (PCM) / 2,8 MHz (DSD64, DoP v1.1) |
| PCM-Quantisierungsbitrate | USB: 16 Bit / 24 Bit / 32 Bit
PCM Koaxial/AES/EBU: 16 Bit / 24 Bit |
| USB-Profil | USB 2.0, USB Audio 2.0 |

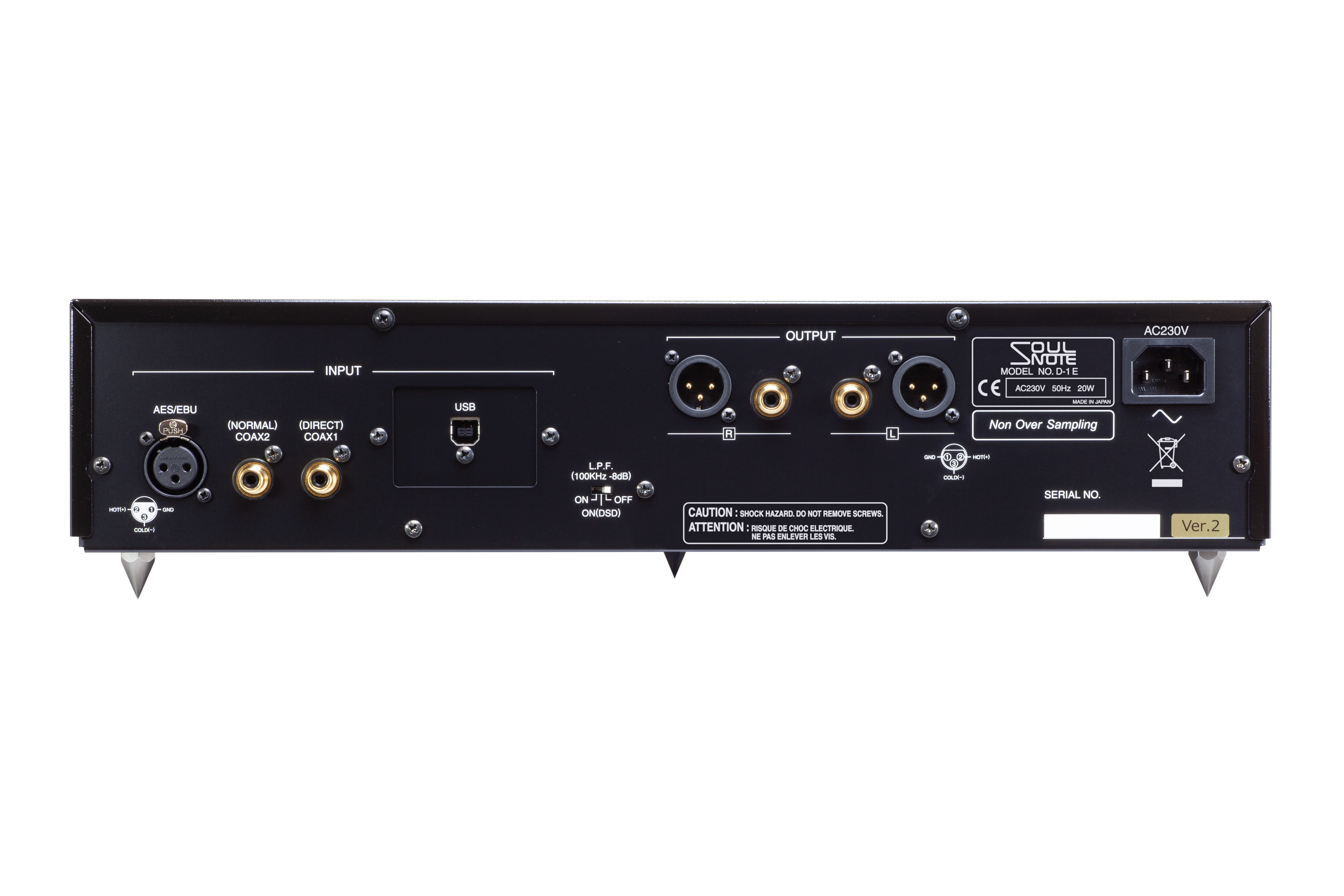

| Digitale Eingänge | USB (Typ B), 2× Koaxial (S/PDIF), AES/EBU |
| Analoge Ausgänge | 1× Balanced, 1× Unbalanced |
| Ausgangspegel | Balanced: 5,8 Vrms Unbalanced: 2,9 Vrms |
| Frequenzgang | 2 Hz bis 120 kHz (+0/–1 dB) |
| S/N-Verhältnis | 110 dB |
| Gesamtklirrfaktor | 0,08 % |
| Analogfilter | primär passiv |
| Netzspannung | 230 V AC, 50 Hz |
| Leistungsaufnahme | 20 W (J60065) |
| Abmessungen (B x H x T) | 430 × 109 × 379 mm |
| Gewicht | 10 kg |
| Zubehör | Spikes, Stromkabel |
