Soulnote D-3

D/A-WANDLER – erhältlich in Premium Silber / Premium Schwarz

Der ultimative D/A-Wandler mit NULL asynchronen Schaltungen.
Dieses Gerät funktioniert nur, wenn es an einen externen 10-MHz-Taktgeber wie den X-3 angeschlossen ist. Der X-3 ist separat erhältlich.

TECHNOLOGIE

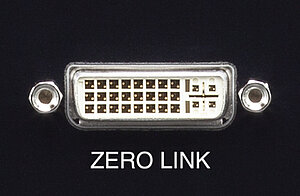

ZERO LINK

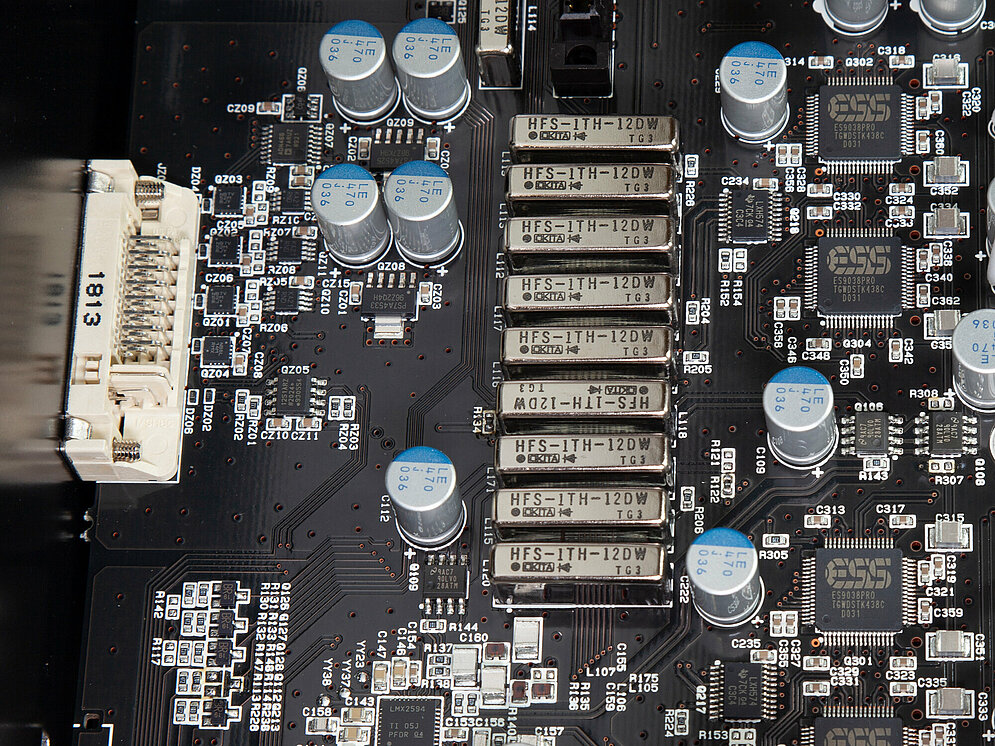

Durch den Anschluss eines mit ZERO LINK ausgestatteten Netzwerk-Transportgeräts wird ein Netzwerksystem geschaffen, das vollständig mit dem DAC-Takt synchronisiert ist und durch die Eliminierung asynchroner Schaltkreise dramatische Verbesserungen der Klangqualität erzielt. Der Eingang von den ZERO LINK-Terminals durchläuft einen Selektor, der aus einem mechanischen Relais besteht, das keinen Jitter hinzufügt und direkt mit dem DAC-Chip verbunden ist, wobei ein einzigartiges Layout für ZERO LINK verwendet wird.

Eine duale monaurale Analogsektion

Der D-3 verwendet eine duale monaurale Konstruktion mit zwei identischen und dedizierten Anschlusssätzen, Type-R-Schaltungen, Stromversorgungskanälen, Leistungstransformatoren, Relaisantriebsschaltungen und Relaisstromversorgungen für den linken und rechten Kanal. Außerdem ist er vollständig von der digitalen Stromversorgung getrennt, einschließlich des Transformators. Ein Optokoppler trennt die Relaissteuersignale, die mit dem analogen Signalsystem verbunden sind, vollständig ab. Die Montagebasis für die Aluminiumplatine ist nicht fixiert, was die Grundlage für eine ungehemmte und leidenschaftlichere Klangqualität bildet. Die analogen Platinen sind auf unabhängigen rechten und linken Platinenchassis montiert und sind auch unabhängig von den Anschlüssen auf der Rückseite. Ähnlich wie beim P-3 verbinden schaumstoffummantelte Teflonkabel die linken und rechten unabhängigen seitlichen Aluminium-Masseanker mit den jeweiligen Masseankern, die vom Chassis isoliert sind.

Typ-R-Schaltungen werden im Non-NFB-Ausgleichsverstärker verwendet

Der Ausgangs-Leitungsverstärker verwendet diskrete, Non-NFB-Schaltungen vom Typ R, ähnlich wie der P-3. Er enthält auch die neu entwickelten, besonders hochwertigen "nackte" Folienwiderstände. Mit 1Ω-Emitterwiderständen und 3,9Ω-Ausgangswiderstand liefert er erstaunliche Informationsdetails und S/N-Präsenz für überragende Leistungsvorverstärker-Treiberfähigkeiten.

Verwendung von vier ES9038PRO-Schaltkreisen

Jeder Kanal im DAC-Chip verwendet zwei ES9038PRO-Chips, so dass insgesamt vier Chips im Gerät vorhanden sind. Der unvergleichlich leistungsstarke 120-mA-Leistungs-Ausgang jedes Kanals ist ein wesentliches Element des diskreten Non-NFB-DACs. Ein Strom-Spannungs-Wandlungswiderstand verwendet nackte Folienwiderstände, um den Stromausgang direkt vor der ersten Stufe des Type-R- Schaltkreises in Spannung umzuwandeln.

Dedizierter externer Taktgeberentwurf

Da der Taktgeber einen erheblichen Einfluss auf die Klangqualität des D/A-Wandlers hat, haben wir festgestellt, dass wir eine bessere Klangqualität erzielen können, wenn wir den Taktgeber in einem separaten Gehäuse mit separater Stromversorgung betreiben, anstatt ihn im Gerät unterzubringen. Daher haben wir die Verwendung interner Taktgeber aufgegeben und bieten nun ein spezielles externes Taktgeneratorgerät an. Der X-3 ist der am besten geeignete externe Taktgeber für reine Klangqualität. Wir empfehlen dringend das RCC-1-Taktkabel.

DDS im Femtosekundenbereich

Mit seinem extrem niedrigen Jitter von 45 Femtosekunden sorgt der DDS LMX2594 für eine hochwertige Masterclock, die die Abtastfrequenzen des 10-MHz-Takteingangs anpasst. Dadurch  kann er den ES9038PRO im Non-DPLL-Modus (128 Femtosekunden), d.h. dem Modus mit der besten Klangqualität, ansteuern. Durch die Erzeugung eines Mastertakts, der mit der vom Transport übertragenen Abtastfrequenz jedes Tracks während des ZERO LINK übereinstimmt, wird eine perfekte Synchronisation mit dem Transport ohne PLLs oder Abtastratenwandler erreicht.

Unabhängige Links-Rechts-Erdung für Leistungstransformatoren

Der Leistungstransformator ist in drei unabhängige Transformatoren unterteilt – digital, analog rechts und analog links –, wobei jeder Abschnitt unabhängig voneinander an der Seite eines Aluminiumsockels montiert ist, der jegliche Transformatorvibrationen von jedem Sockel zu einer Erdungsspitze leitet. Jeder der drei Transformatoren ist vertikal parallel zur Leiterplatte montiert, um mögliche Störgeräusche in den Schaltkreisen zu vermeiden, die durch Streuflüsse verursacht werden. Die für die Klangqualität wichtige Sandwich-Struktur des Übertragersockels besteht aus einer Aluminiumseite, die an drei Punkten mit Titan-Abstandshaltern schwimmend gelagert ist, und verwendet optimale Materialien, Strukturen und Formen, um Resonanzen zu eliminieren und Dumps zu vermeiden. Die 152 Elektrolytkondensatoren mit geringer Vergrößerung im Gleichrichterkondensator und die 52 Ultra-Hochgeschwindigkeits-SiC-Dioden in der Gleichrichterdiode zeugen von unserer unermüdlichen Hingabe an die Klangqualität. Sie bilden das Herzstück dieses massiven Netzteils.

Nutzung des NOS-Modus

Der D-3 verwendet den hochgelobten NOS-Modus (Non Oversampling). Dieser Modus erzeugt keine Vor- und Nachechos, wie sie beim FIR-Oversampling auftreten. Der Non-Oversampling-Modus kann nicht mit DSD verwendet werden.

Impulsausgangswellenform mit einem FIR-Überabtastungsfilter

Vor- und Nachechos sind künstliche "Klänge", die durch Datenberechnungen vor und nach der Interpolation der Daten erzeugt werden. Sie lassen Wellenformen wie Sinuswellen glatter erscheinen, aber Berechnungsalgorithmen können die Klangqualität oder Mehrdeutigkeit beeinträchtigen und der Zeitachse hinzugefügt werden.

Impulsausgangswellenform im Non-Oversampling-Modus

Diese Wellenform kann nur durch die Kombination eines diskreten Non-NFB-Verstärkers mit hervorragendem Einschwingverhalten erreicht werden. Da Musikwellenformen eigentlich eine Reihe von Impulswellenformen unterschiedlicher Höhe sind, beseitigt der Non-Oversampling-Modus jegliche Mehrdeutigkeit in der Zeitachseninformation und schafft so eine realistischere und natürlichere Klangqualität und eine ausgedehnte Hörumgebung für das menschliche Ohr, das extrem empfindlich auf die Zeitachse reagiert.

RSR-2-12D (Referenz-SOULNOTE-Relais)

Ein extrem verlustarmes Reed-Relais mit Glasröhre, das ähnlich wie ein Quecksilberrelais funktioniert, wurde speziell angepasst. Es handelt sich um ein von SOULNOTE entwickeltes Originalrelais, das eine Klangqualität erreicht, die mit der von Draht vergleichbar ist.

"Nackte" Folienwiderstände von höchster Qualität

Wir haben künstliche ultrahochpräzise Folienwiderstände in Satellitenqualität mit außergewöhnlichen Temperatureigenschaften verwendet und zusätzliche Anpassungen mit Schwerpunkt auf der Klangqualität vorgenommen. Diese Widerstände mit ultrahoher Klangqualität wurden intern entwickelt und verwenden ein Nacktfoliendesign, um Dumps mit Gießharz zu vermeiden.

SPEZIFIKATIONEN

Unterstützte Abtastfrequenz

ZERO LINK, USB: Max. 768kHz (PCM) / Max. 22.6MHz (DSD)
Koaxial, AES/EBU: Max. 192kHz (PCM) / Max. 2.8MHz (DSD64 DoP v1.1)

PCM-Quantisierungsbitrate

ZERO LINK, USB: 16bit, 24bit, 32bit
Koaxial, AES/EBU: 16bit, 24bit

Digitaler Eingang

ZERO LINK, USB (Typ B) 2, koaxial (S/PDIF), AES/EBU

Externer Takteingang

10MHz (SMA 50ohm)

Analoger Ausgang

XLR x1, RCA x1

Analoger Ausgangspegel

XLR: 5,6 Veff
RCA: 2,8 Veff

Frequenzgang

2Hz bis 120kHz (+0/-1dB)

S/N-Verhältnis

110dB

Gesamtoberschwingungsverzerrung

0,008% (NOS/176,4kHz)

Analoger Filter

Primär passiver Typ

Leistungsspannung

230V AC 50Hz

Leistungsaufnahme

48W

Außenabmessungen Hauptgerät

454(B) × 174(H) × 407(T)mm

Gewicht

28kg

Zubehör

Spike Board, Spikes, Fernbedienung, Netzkabel

HINWEISE ZU DIESEM PRODUKT

Schließen Sie niemals XLR-RCA-Wandlerkabel, Adapter oder ähnliche Stecker an die analogen Ausgangsanschlüsse an. Sie könnten das Gerät beschädigen.

Temperatur-Einstellungen:
Die Stromkreise in SOULNOTE Produkten basieren auf Lösungen, bei denen Klangqualität und Sicherheit an erster Stelle stehen. Funktionalität und Klangqualität verbessern sich im Allgemeinen, wenn die Transistoren bei höherer Temperatur arbeiten.

Vibrationsgeschütztes Gehäuse:
SOULNOTE Produkte legen höchsten Wert auf Klangqualität, daher sind die obere Abdeckung, das Gehäuse und andere Komponenten nicht vibrationsisoliert.

Bezüglich der Verwendung von Reinigern für elektronische Geräte und Kontaktverjüngungsprodukten auf SOULNOTE Produkten:
Handelsübliche Reiniger für elektronische Geräte und Produkte zur Kontaktauffrischung können die Harzkomponenten der SOULNOTE AC-Eingänge beschädigen. Verwenden Sie diese Art von chemischen Produkten nicht für SOULNOTE-Geräte.
