Soulnote A-2 ver.2

VOLLVERSTÄRKER – erhältlich in Premium Silber / Premium Schwarz

Die A-2 ver.2 setzt das in der Serie 3 gewonnene Know-how konsequent um und führt zentrale Schaltungs- und Konstruktionsdetails weiter. Im Fokus stehen ein möglichst direkter Signalweg, hohe Stromlieferfähigkeit auch an komplexen Lautsprecherlasten sowie eine Wiedergabe mit mehr Transparenz, Kontrolle und Stabilität in der räumlichen Abbildung.

TECHNOLOGIE

Puristischer Aufbau mit diskreter, vollständig rückkopplungsfreier Schaltung (Non-NFB)

Die Verstärkerschaltung arbeitet vollständig ohne Gegenkopplungsschleife. Der Aufbau ist bewusst reduziert: Eingangswahl und Lautstärkeregelung sind so integriert, dass der Signalweg kurz bleibt und das Eingangssignal möglichst unverändert zur Endstufe gelangt.

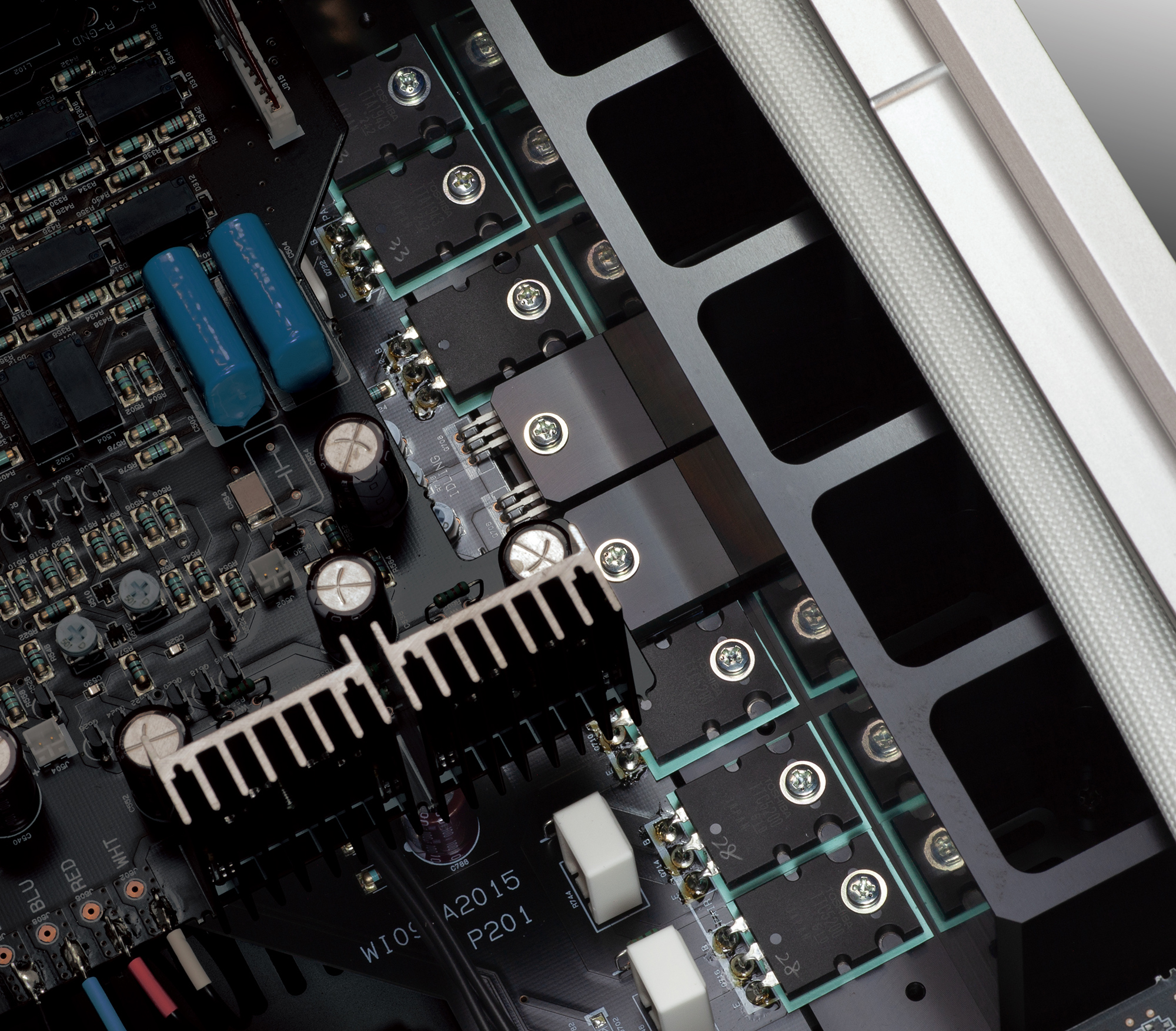

Parallele Push-Pull-Endstufe mit TO-3P-Leistungstransistoren

Die Ausgangsstufe arbeitet als parallele Push-Pull-Schaltung mit schnellen, hoch belastbaren TO-3P-Transistoren (wie im A-3). Die Transistoren der Ausgangsstufe sind präzise nach hFE selektiert und gepaart. Dadurch werden typische Begleiterscheinungen paralleler Push-Pull-Topologien, wie ungleichmäßige Stromaufteilung und Übernahmeeffekte, wirkungsvoll reduziert.

Hochstromfähige Treiberstufe

Die Treiberstufe nutzt ebenfalls TO-3P-Transistoren wie die Ausgangsstufe. Durch das Führen eines hohen Stroms in der Treiberstufe werden hFE-Schwankungen, die durch Stromänderungen in der Ausgangsstufe entstehen, unmittelbar kompensiert. Das erhöht die Antriebskraft und ist einer der wesentlichen Unterschiede der Version 2 gegenüber dem Original.

Vierstufige Darlington-Schaltung

Die vierstufige Darlington-Konfiguration verwendet Hochfrequenztransistoren, um die Endtransistoren sicher und vollständig anzusteuern. Gleichzeitig ist die Stromaufteilung optimiert. Das Ergebnis ist hohe Treiberleistung und stabile Kontrolle an unterschiedlichsten Lautsprecherlasten.

Neu entwickelte Spannungsverstärkungsstufe

Auch die Spannungsverstärkungsstufe wurde für die A-2 ver.2 neu entwickelt. Gegenüber dem Original ist die Schaltung deutlich vereinfacht, zudem wurde die Bias-Schaltung (Vorspannung) vollständig überarbeitet.

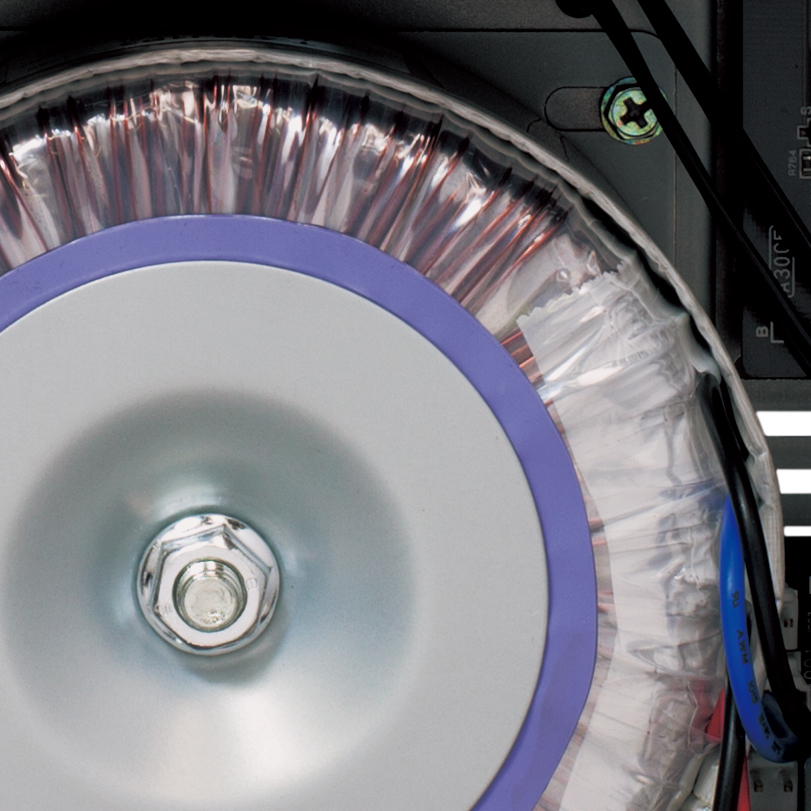

Großer, nicht imprägnierter Ringkerntransformator

Durch eine im Vergleich zum Original abgesenkte Ausgangsspannung wird weniger die Maximalleistung an 8 Ω priorisiert, sondern die momentane Stromlieferfähigkeit bei niedrigen Impedanzen. Das verbessert Souveränität und Kontrolle, besonders bei anspruchsvollen Lautsprechern

Relaisgeschalteter, symmetrischer Widerstands-Dämpfer (Balanced Attenuator)

Zur Lautstärkeregelung kommt statt eines klassischen Potentiometers oder einer elektronischen Lautstärke ein SOULNOTE-eigener, relaisgeschalteter Dämpfer zum Einsatz. Dabei werden hochpräzise Widerstände in symmetrischer Ausführung geschaltet. Das erhöht die Transparenz, verbessert die räumliche Abbildung und sorgt auch bei sehr kleinen Lautstärken für hohe Qualität und präzisen Kanalgleichlauf.

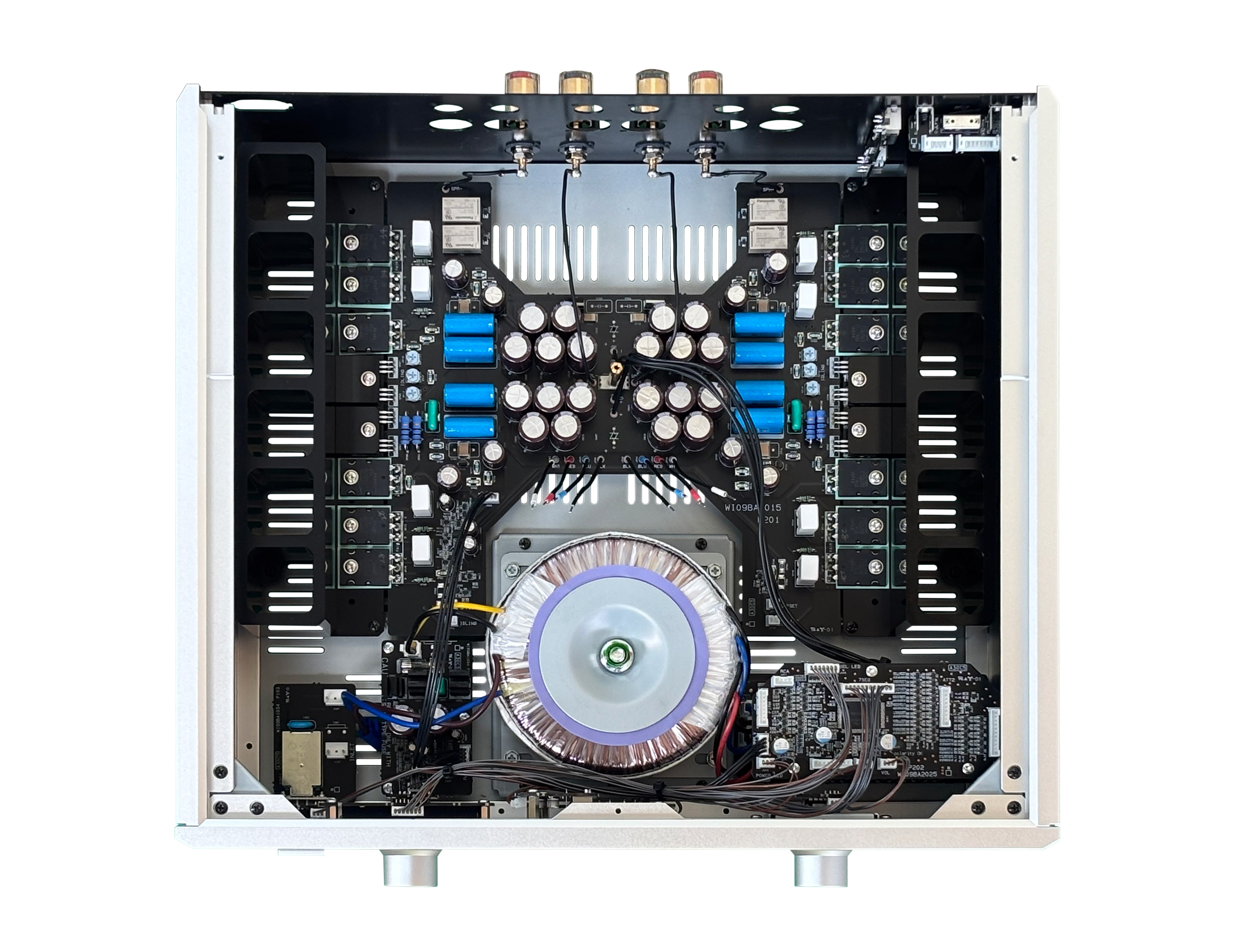

Signalweg-optimierte Konstruktion auf Mehrlagenplatine

Zur Minimierung der Eingangssignalleitungen sind Eingangsanschlüsse, Eingangswahlschalter, Lautstärke und die rückkopplungsfreie Spannungsverstärkungsstufe auf einer einzigen Mehrlagenplatine konzentriert. Einflüsse durch Vibrationen von Verbindungskabeln, Induktivitäten und abgestrahltes Rauschen werden ohne zusätzliche Schirme oder Filter minimiert, die den Klang beeinträchtigen könnten. Diese Integrationsdichte wird auch durch den relaisgeschalteten, symmetrischen Dämpfer ermöglicht.

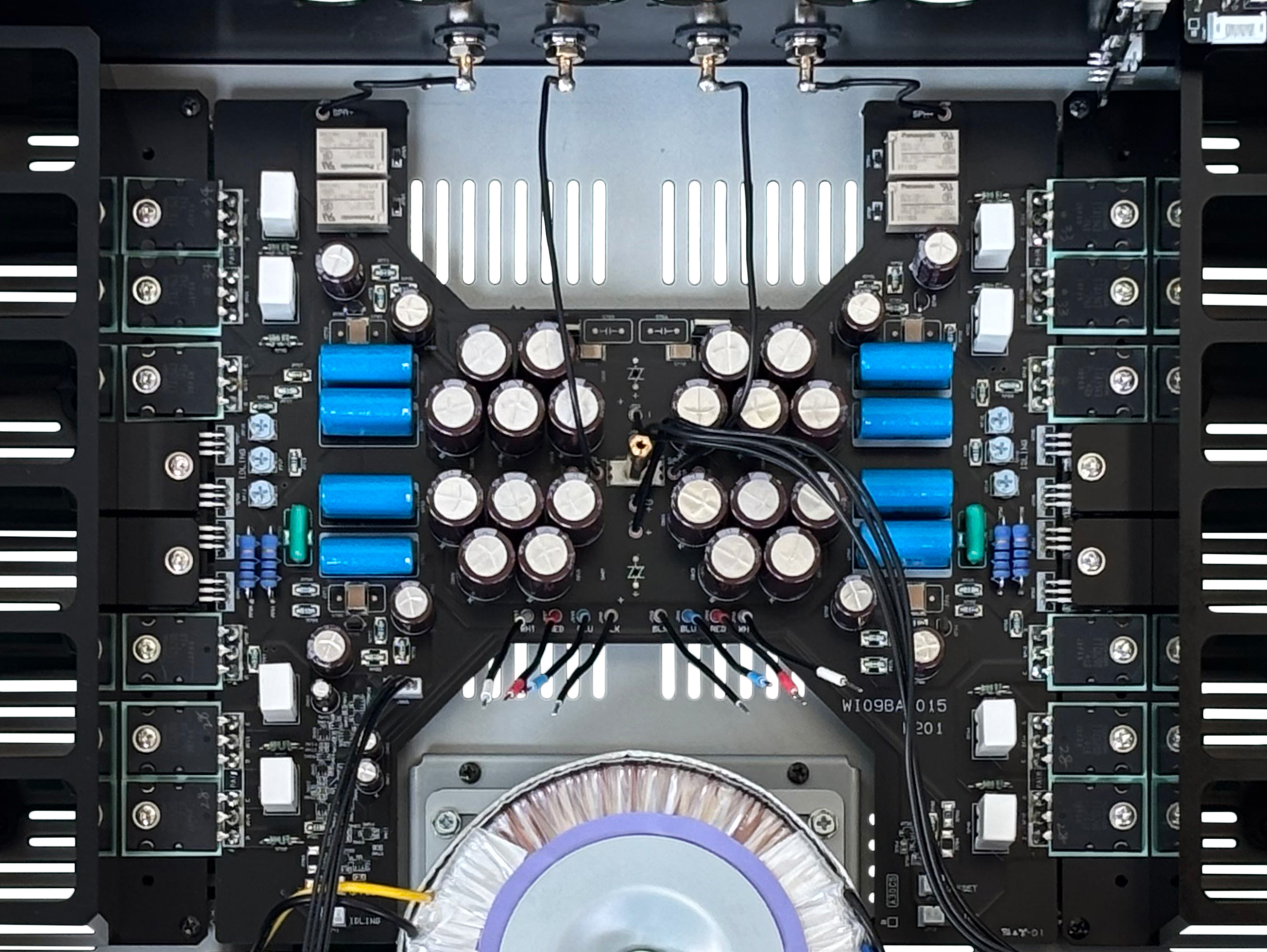

4-Lagen-Platine mit 70 µm Kupferfolie

Der Leistungsblock aus Ausgangsstufe und Hauptstromversorgung nutzt eine 70-µm-Kupferfolie in den Innenlagen der Platine als Stromschiene. Dadurch wird die Hochstromschleife vom Gleichrichterkondensator über die Ausgangstransistoren und die Lautsprecheranschlüsse zurück zum Gleichrichterkondensator möglichst klein gehalten. Die reduzierte Induktivität in den Hochstromwegen unterstützt ein sauberes Frequenzverhalten und hohe Stabilität.

Steckverbinderfreie Verdrahtung

Nicht nur die Signalleitungen, auch die Stromversorgungsleitungen sind von Steckverbindern befreit: Kabel werden direkt auf die Platine gelötet.

Kaminförmiger Kühlkörper

Der Kühlkörper ist in „Schornstein“-Form ausgeführt und auf hohe Kühleffizienz bei geringer Eigenresonanz ausgelegt.

Klangoptimierte Gehäusestruktur

Die Konstruktion ist konsequent auf Klangqualität ausgelegt, unter anderem durch eine nicht starr befestigte obere Abdeckung, Füße direkt unter dem Leistungstransformator zur Ableitung von Transformatorvibrationen sowie eine nicht starr befestigte Platine.

Power-Amplifier-Modus

Im Power-Amplifier-Modus wird der Mikrocontroller abgeschaltet, und Eingangswahl sowie Lautstärkeregelung werden umgangen. Das verbessert das Signal-Rausch-Verhältnis zusätzlich. In diesem Modus kann zwischen XLR- und RCA-Eingängen gewählt werden.

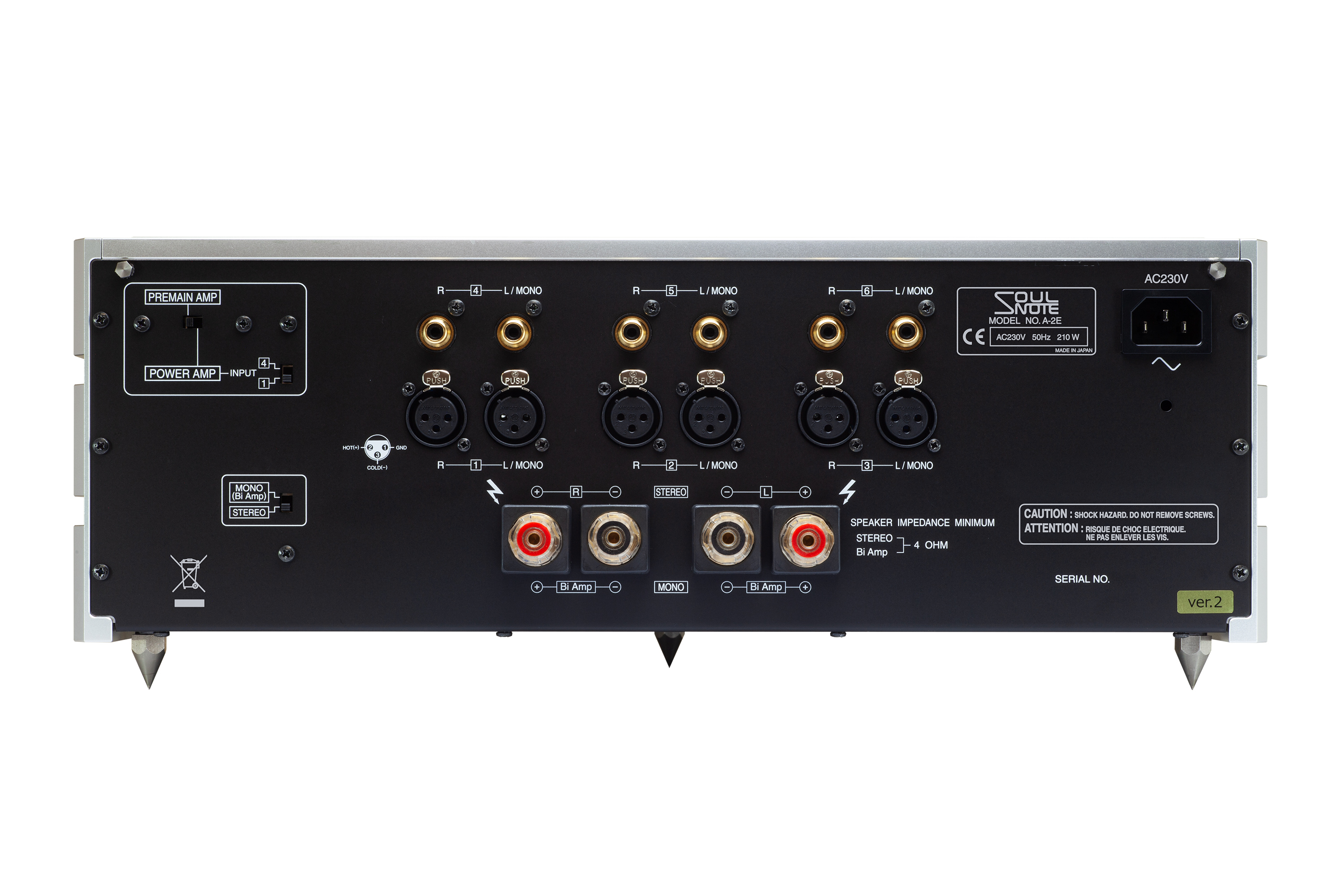

Vier Betriebsarten wählbar

Folgende vier Betriebsarten können ausgewählt werden:

Stereo-Vollverstärker (Pre-Main)
Bi-Amp / Mono-Vollverstärker
Stereo-Endstufe
Bi-Amp / Mono-Endstufe

SPEZIFIKATIONEN

Nennleistung	80 W × 2 (8 Ω), 160 W × 2 (4 Ω)
Gesamte harmonische Verzerrung	0,16 % (1 W, 8 Ω)
Frequenzgang	Lautsprecher, 8 Ω / 1 W: 3 Hz bis 240 kHz (±1,0 dB)
Eingangsempfindlichkeit/Impedanz	LINE 1, 2, 3 (Balance): 700 mV / 16 kΩ  LINE 4, 5, 6: 700 mV / 8 kΩ
S/N-Verhältnis	110dB (IHF A-Netzwerk)
Leistungsaufnahme	235 W (J60065), 70 W (Leerlauf)
Abmessungen (B x H x T)	430 × 160 × 423 mm
Gewicht	ca. 20 kg
Zubehör	Fernbedienung, Spikes, Netzkabel
