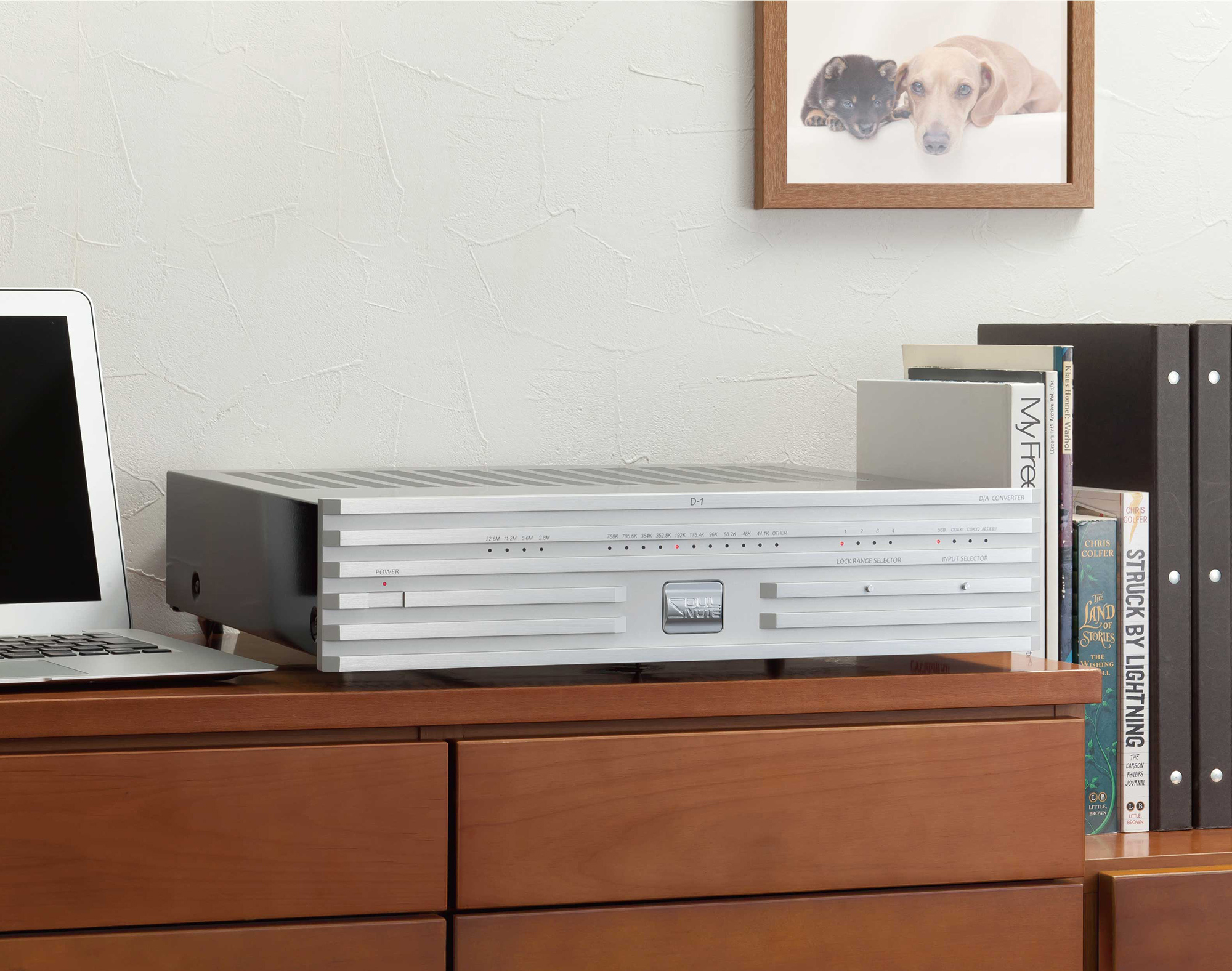

Soulnote D-1N

D/A-WANDLER – erhältlich in Platin Silber / Schwarz

Kompatibel mit 32-Bit/768 kHz PCM und 22,6 MHz DSD (DSD512) Klangquellen.
Ein perfekt ausbalancierter, diskreter Non-NFB-D/A-Wandler mit unabhängigen monauralen Modi und Non-Oversampling-Modus.

TECHNOLOGIE

Kompatibilität

Kompatibel mit max. 32-bit/768 kHz PCM und max. 22,6 MHz DSD (DSD512) Tonquellen. Neben der Kompatibilität mit neuen hochauflösenden Klangquellen in einer Reihe von PCM- und DAD- Formaten über USB-Eingänge unterstützt der D-1N auch koaxiale Digitaleingänge (2 Systeme) und AES/EBU.


ES9038PRO

Der ES9038PRO, das Flaggschiff unter den 32-Bit-DACs, wurden separat im linken und rechten Kanal installiert und erreicht im monauralen Modus die weltweit höchsten Werte (DNR140 dB). SOULNOTEs originaler diskreter, nicht-negativ rückgekoppelter Verstärker, der bis in den MHz- Bereich reicht, erhält bis zu 120 mA von der leistungsstarken DAC-Stromversorgung und verstärkt diese Leistung für den Ausgang. Die Kombination aus dem ES9038PRO und dem diskreten Verstärker ohne Gegenkopplung sorgt für eine lebendige und energiegeladene Musikwiedergabe, die mit herkömmlichen OP-Verstärkerschaltungen nicht erreicht werden kann.

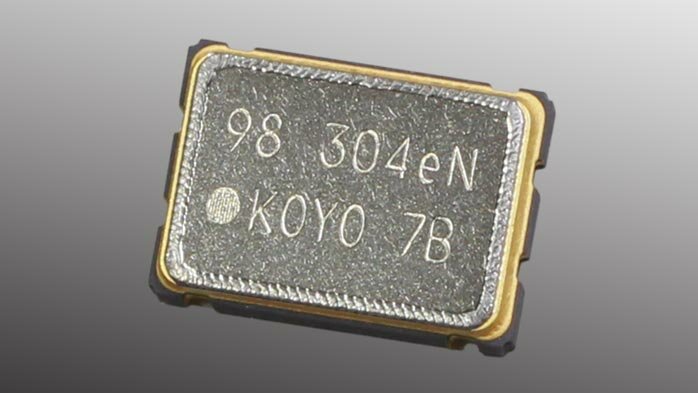

Clock mit Quarzen mit extrem niedrigem Jitter

Da er den größten Einfluss auf die Klangqualität hat, werden für den Taktgeber Quarze mit extrem niedrigem Jitter und einem Phasenjitter von weniger als 1 ps verwendet. Das Layout platziert ihn so nah wie möglich am DAC-Chip, um ein ideales Taktwellenmuster zu erzeugen.

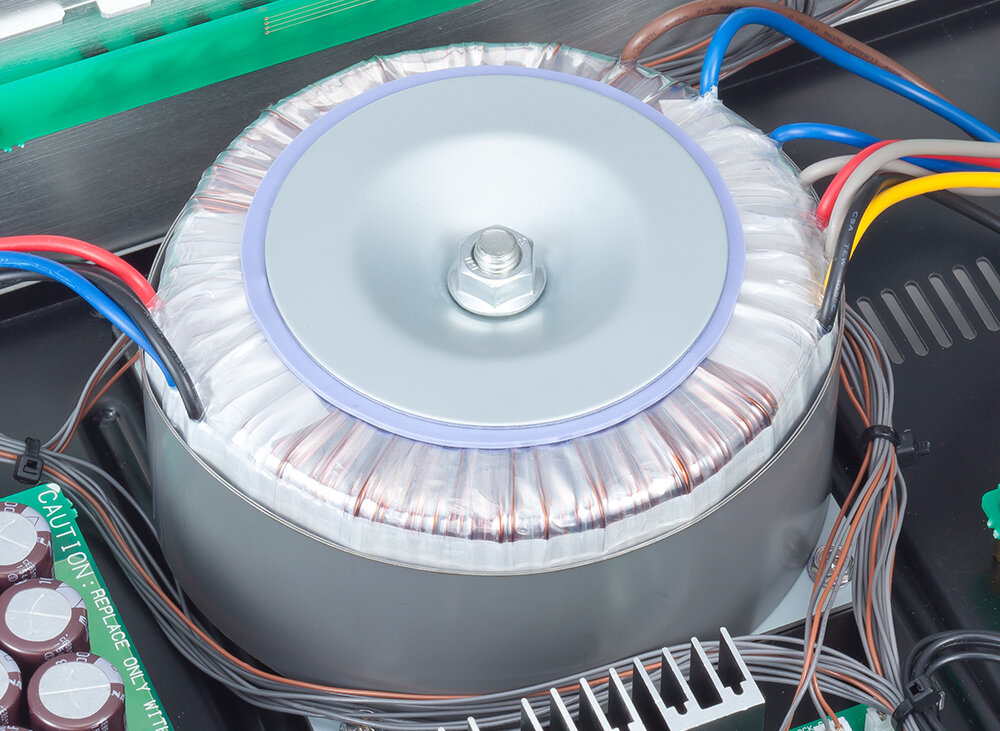

Leistungstransformator mit einem 260 VA großen Ringkerntransformator

Der Leistungstransformator ist ein 260 VA großer Ringkerntransformator. Dadurch entsteht ein Non- NFB-Netzteil der Endstufenklasse. Mit einer außergewöhnlich hohen Spannungseinstellung von ±43 V wird dieses diskrete Non-NFB-Netzteil auch in Verstärkern verwendet, um eine Wiedergabe zu   bieten, die sowohl detailliert in ihrem räumlichen Ausdruck als auch voller Energie ist.

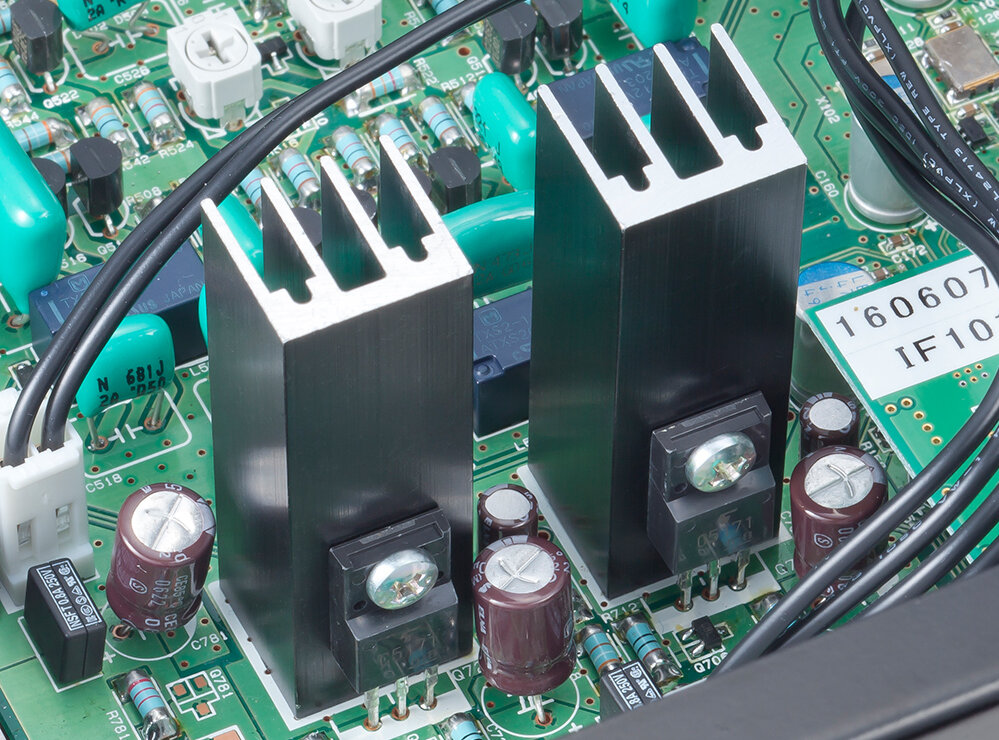

Acht verschiedene Stromversorgungen

Ausgestattet mit acht verschiedenen Stromversorgungen, die unsere originalen diskreten Hochgeschwindigkeitsregler verwenden. Die DAC-Peripherieschaltkreise verwenden unabhängige Stromversorgungen für den linken und rechten Kanal sowohl für die analoge als auch für die digitale Stromversorgung. Der D-1N enthält außerdem eine Stromversorgung für die Quarze, eine für USB, eine für die Logik und eine für den SPDIF-Differentialempfänger. Diese acht Stromversorgungen verwenden die originalen diskreten SOULNOTE Hochgeschwindigkeitsregler, bei denen die Klangqualität im Vordergrund steht, um das wahre Potenzial des Hochspannungsnetzteils ES9038PRO zur Geltung zu bringen.

Nutzung des NOS-Modus

Neben dem herkömmlichen FIR-Oversampling-Modus verfügt der D-1N auch über einen neuen Modus ohne Überabtastung, der im Grunde eine Version ohne negative Rückkopplung ist, die an den Betrieb im digitalen Bereich angepasst ist. In diesem Modus werden die beim FIR-Oversampling beobachteten Vor- und Nach-Echos nicht erzeugt. Außerdem zeichnet er sich durch extrem niedrige Rauschpegel bei analogen Ausgängen aus, wobei es keine Pegelunterschiede zwischen den beiden Modi gibt.

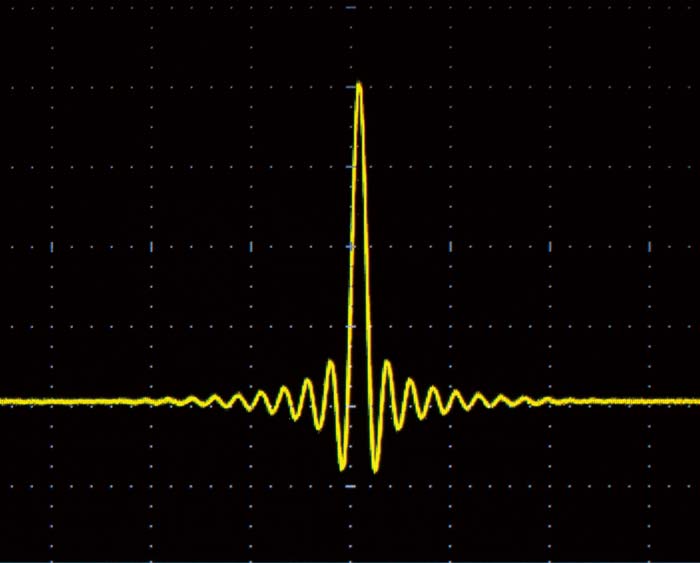

Impulsausgangswellenform mit einem FIR-Überabtastungsfilter (D-1N-Analogausgang)

Vor- und Nachechos sind künstliche "Klänge", die durch Datenberechnungen vor und nach der Interpolation der Daten erzeugt werden. Sie lassen Wellenformen wie Sinuswellen glatter erscheinen, aber Berechnungsalgorithmen können die Klangqualität oder Mehrdeutigkeit beeinträchtigen und der Zeitachse hinzugefügt werden.

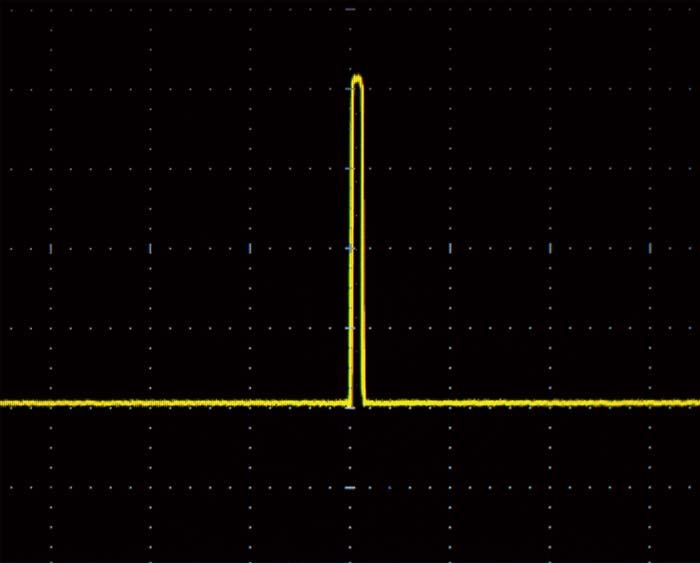

Impulsausgangswellenform im Nicht-Überabtastungsmodus (D-1N-Analogausgang)

Diese Wellenform kann nur durch die Kombination eines diskreten Verstärkers ohne NFB mit einem hervorragenden Einschwingverhalten erreicht werden. Da Musikwellenformen eigentlich eine Reihe von Impulswellenformen unterschiedlicher Höhe sind, eliminiert der Non-Oversampling-Modus jegliche Mehrdeutigkeit in der Zeitachseninformation und schafft so eine realistischere und natürlichere Klangqualität und eine weitläufige Hörumgebung für das menschliche Ohr, das extrem empfindlich auf die Zeitachse reagiert.

* Der Nicht-Oversampling-Modus kann nicht mit DSD verwendet werden.

Verwendet die bahnbrechende Bulk Pet Transfer Methode

USB-Audio überträgt Daten in der Regel mit der isochronen Übertragungsmethode. Das D-1N verwendet Bulk Pet, eine neue, von der Interface Corporation entwickelte Bulk- Übertragungsmethode. Die Bulk-Transfer-Methode führt zu einer geringeren Belastung von Computern und D/A-Wandlern und läutet die nächste Dimension der Klangqualität bei der Wiedergabe ein.

* Für die Verwendung von Bulk Pet müssen spezielle Treiber auf Ihrem Computer installiert sein.
* Bei der Verwendung von Bulk Pet mit dem D-1N ist eine Aktualisierung der Firmware nicht erforderlich.

Metallische Isolatoren als Standardausrüstung

Obwohl Kunststoffisolatoren der herkömmliche Standard sind, verwenden wir metallische Isolatoren, da sie eine bessere Klangqualität bieten.

Umschaltfunktionen für den Sperrbereich, um die beste Qualität aus den angeschlossenen Geräten herauszuholen

Sie können eine von vier Stufen für den optimalen Verriegelungsbereich wählen, um die Taktgenauigkeit der an das D-1N angeschlossenen Sendegeräte anzupassen.

SPEZIFIKATIONEN

Eingangsformat

USB: PCM, DSD (DoP v1.1, ASIO)
Koaxial, AES/EBU: PCM, DSD (DoP v1.1)

Unterstützte Abtastfrequenz

USB: Max. 768kHz (PCM) / Max. 22.6MHz (DSD)
Koaxial, AES/EBU: Max. 192kHz (PCM) / Max. 2.8MHz (DSD64 DoP v1.1)

PCM-Quantisierungsbitrate

USB: 16bit, 24bit, 32bit
Koaxial, AES/EBU: 16bit, 24bit

USB-Profil

USB 2.0, USB Audio 2.0

Digitaler Eingang

USB (Typ B), koaxial x2 (SPDIF), AES/EBU

Analoger Ausgang

XLR x1, Cinch x1

Analoger Ausgangspegel

XLR: 5,6 Vrms
RCA: 2,8 Vrms

Frequenzgang

2Hz bis 120kHz (+0/-1dB)

S/N-Verhältnis

110dB

Gesamtoberschwingungsverzerrung

0,003%

Analoger Filter

Zweidimensional passiv

Leistungsspannung

230V AC 50Hz

Leistungsaufnahme

40W

Außenabmessungen Hauptgerät

430(B)×109(H)×379(T)mm

Gewicht

10kg

Zubehör

Spikes, Netzkabel

HINWEISE ZU DIESEM PRODUKT

Möglicherweise müssen Sie die Treiber auf Ihrem Computer installieren und die Firmware des Geräts aktualisieren.

Temperatur-Einstellungen:
Die Stromkreise in SOULNOTE Produkten basieren auf Lösungen, bei denen Klangqualität und Sicherheit an erster Stelle stehen. Funktionalität und Klangqualität verbessern sich im Allgemeinen, wenn die Transistoren bei höherer Temperatur arbeiten.

Vibrationsgeschütztes Gehäuse:
SOULNOTE Produkte legen höchsten Wert auf Klangqualität, daher sind die obere Abdeckung, das Gehäuse und andere Komponenten nicht vibrationsisoliert.

Bezüglich der Verwendung von Reinigern für elektronische Geräte und Kontaktverjüngungsprodukten auf SOULNOTE Produkten:
Handelsübliche Reiniger für elektronische Geräte und Produkte zur Kontaktauffrischung können die Harzkomponenten der SOULNOTE AC-Eingänge beschädigen. Verwenden Sie diese Art von chemischen Produkten nicht für SOULNOTE-Geräte.
