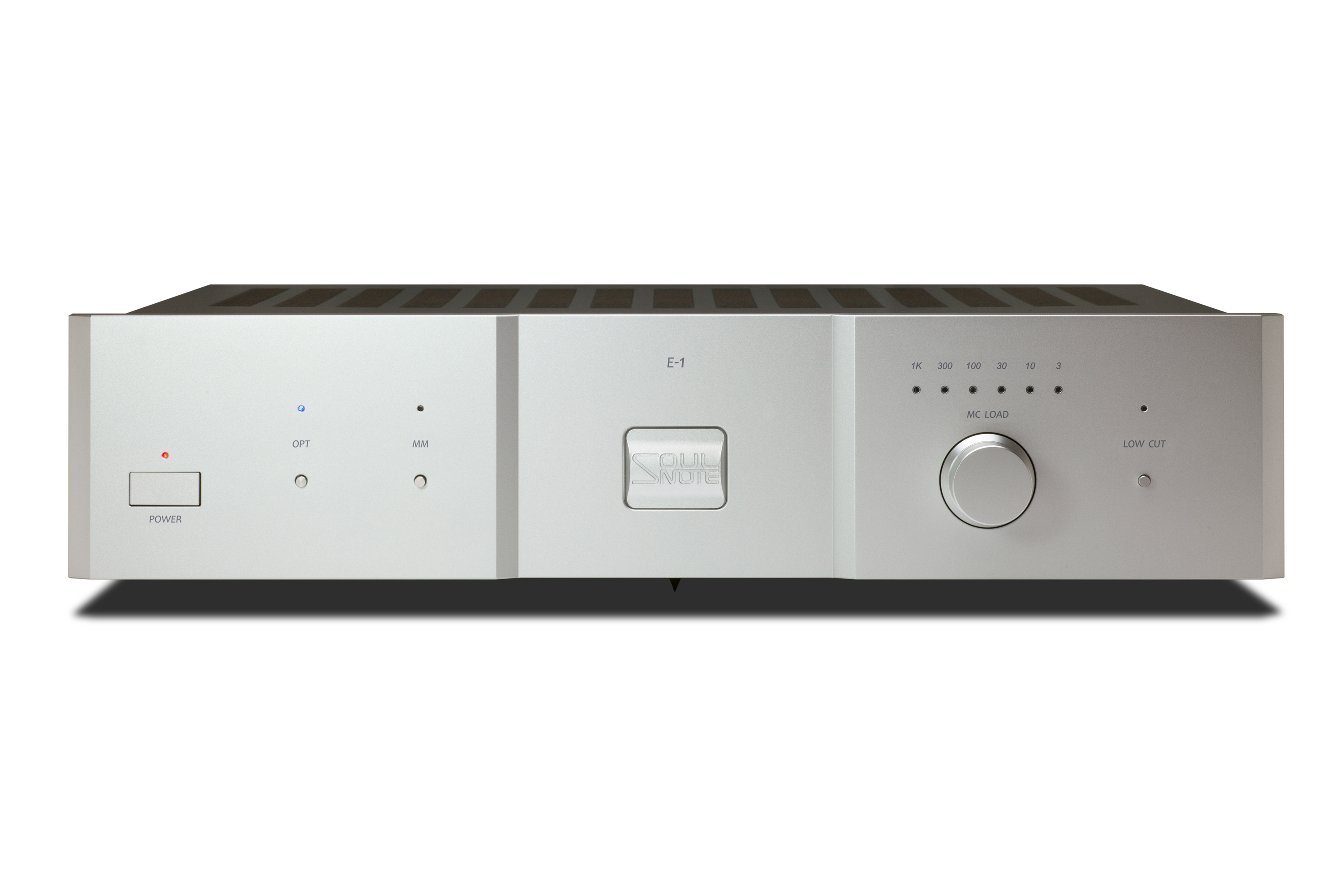

Soulnote E-1 ver.2
PHONO-VORSTUFE – erhältlich in Premium Silber / Premium Schwarz
Die E-1 ver.2 überträgt zentrale Konstruktionsprinzipien der Serie 3 in eine Phono-Vorstufe, die neben klassischen MC/MM-Tonabnehmern auch optische Systeme unterstützt. Die E-1 ver.2 kombiniert eine diskrete, vollständig rückkopplungsfreie Signalverarbeitung mit einer auf niedrige Störanfälligkeit und saubere Mechanik ausgelegten Konstruktion – inklusive symmetrischem MC-Betrieb und umfangreicher Lastanpassung.
TECHNOLOGIE
Unterstützung für optische Tonabnehmer (OPT)
Zusätzlich zu den herkömmlichen MC/MM-Eingängen verfügt der E-1 ver.2 über einen Eingang für optische Tonabnehmer. In allen analogen Signalpfaden kommt eine diskrete, vollständig rückkopplungsfreie Schaltung zum Einsatz – ein Ansatz, der in dieser Geräteklasse ungewöhnlich konsequent umgesetzt ist.

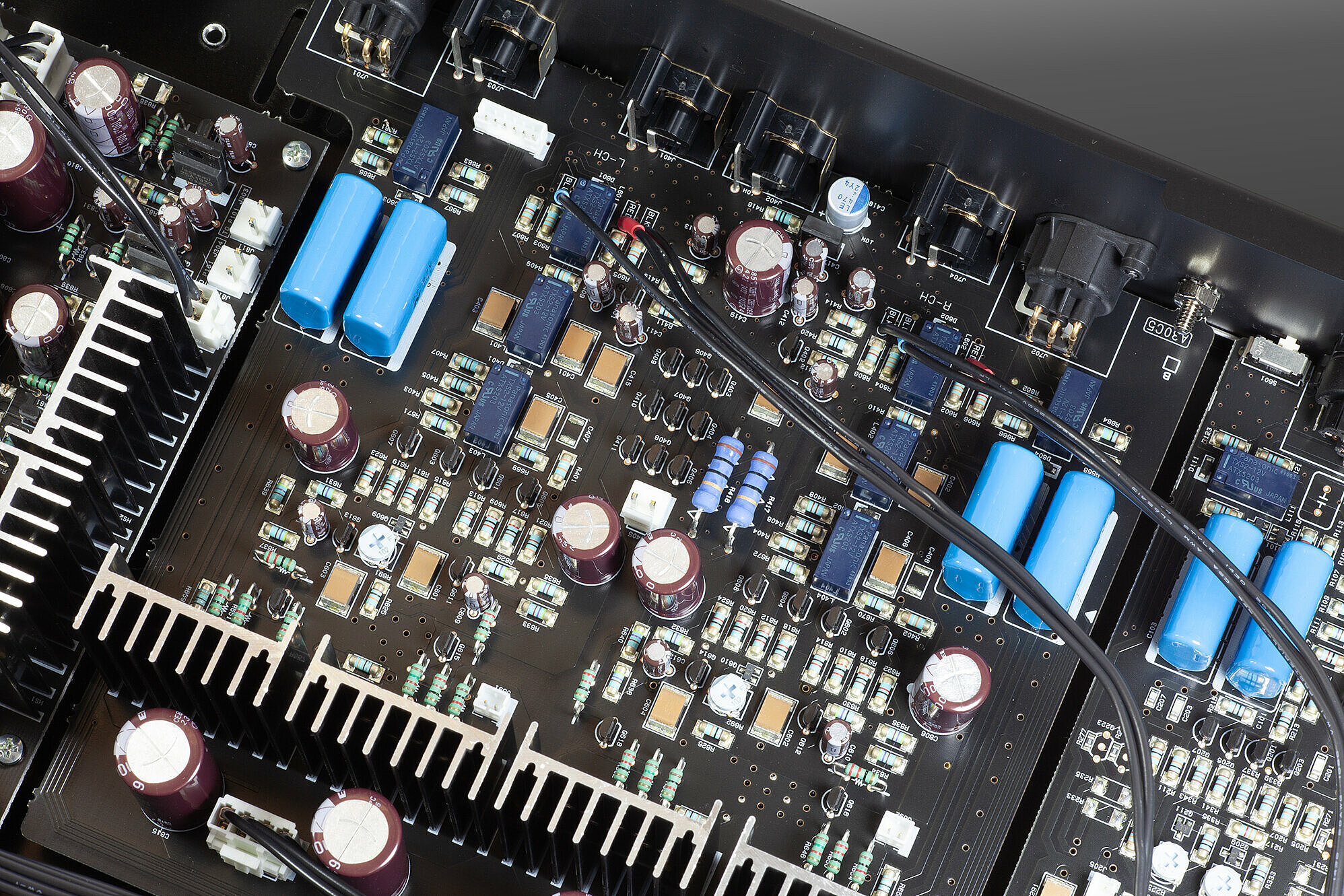

New Type-R am Ausgang und aufgewertete Versorgung für den optischen Eingang
Der Ausgangsverstärker verwendet die New Type-R-Schaltung, die für den E-3 entwickelt wurde. Zusätzlich ist die Stromversorgung für den optischen Eingang mit demselben diskreten „No-Return“-Reglerprinzip wie im höher positionierten Modell ausgeführt. Diese Kombination ist auf eine besonders direkte, organische Wiedergabe mit hoher Impulstreue ausgelegt.

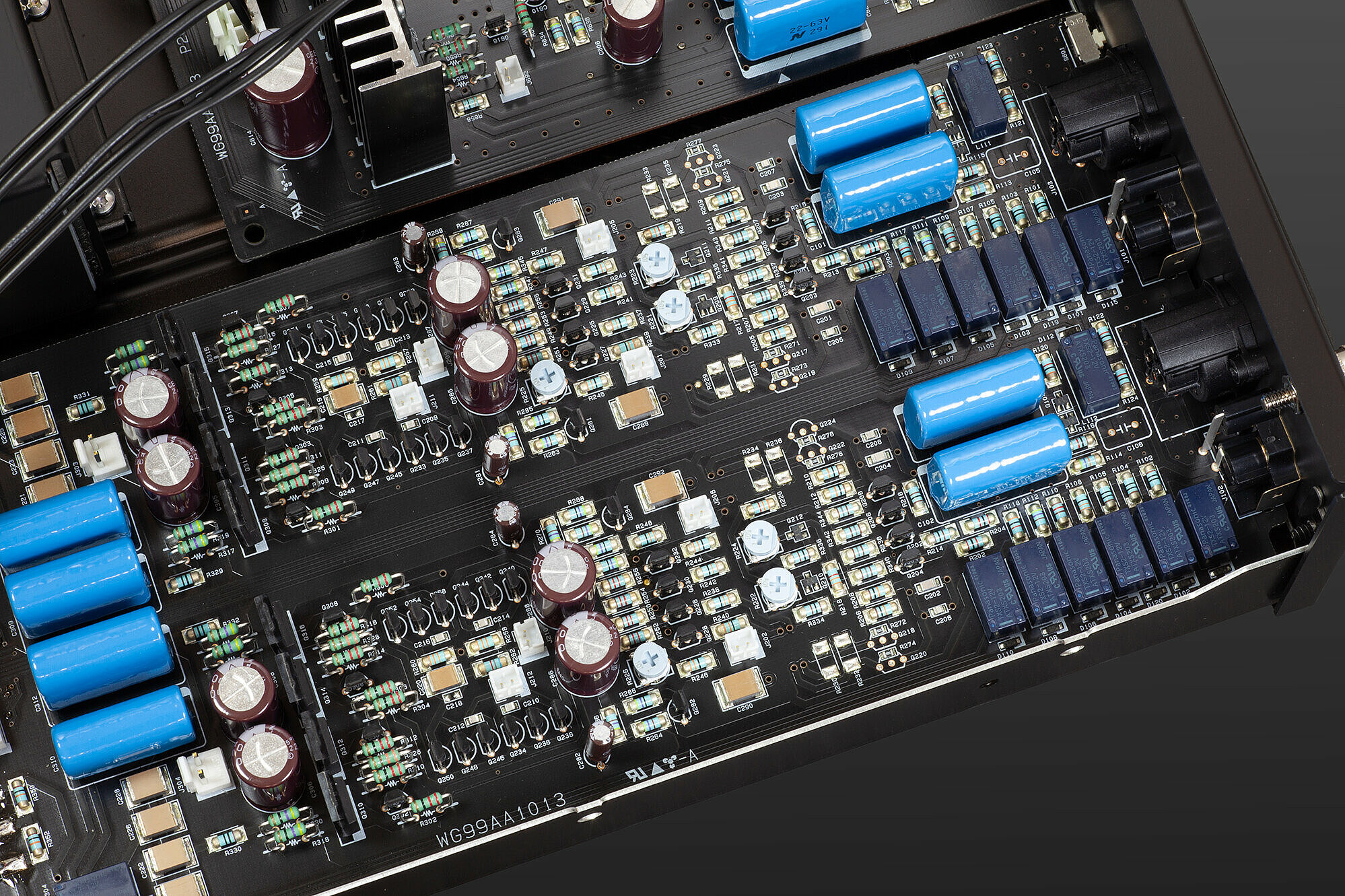

Überarbeitete MC/MM-Schaltung (Version 2)
Die MC/MM-Sektion wurde vereinfacht und gezielt überarbeitet: ein lokales Emitter-Element der bisherigen Auslegung wurde entfernt, die Equalizer-Schaltung neu strukturiert und die bisherige LED-Bias-Schaltung durch eine neu entwickelte Bias-Schaltung ersetzt. Damit wird die Qualität der MC/MM-Wiedergabe in Version 2 weiter gesteigert.
Symmetrische Eingangsschaltung für MC (XLR)
Der E-1 ver.2 unterstützt den symmetrischen Anschluss von MC-Tonabnehmern. Bei symmetrischer Verbindung über ein XLR-Kabel (2-adrig mit Abschirmung) arbeitet die Phonosektion von Eingang bis Ausgang als vollständig symmetrischer, rückkopplungsfreier Phono-Equalizer. Das unterstützt eine besonders stabile, dreidimensionale Raumabbildung und feine Dynamik.

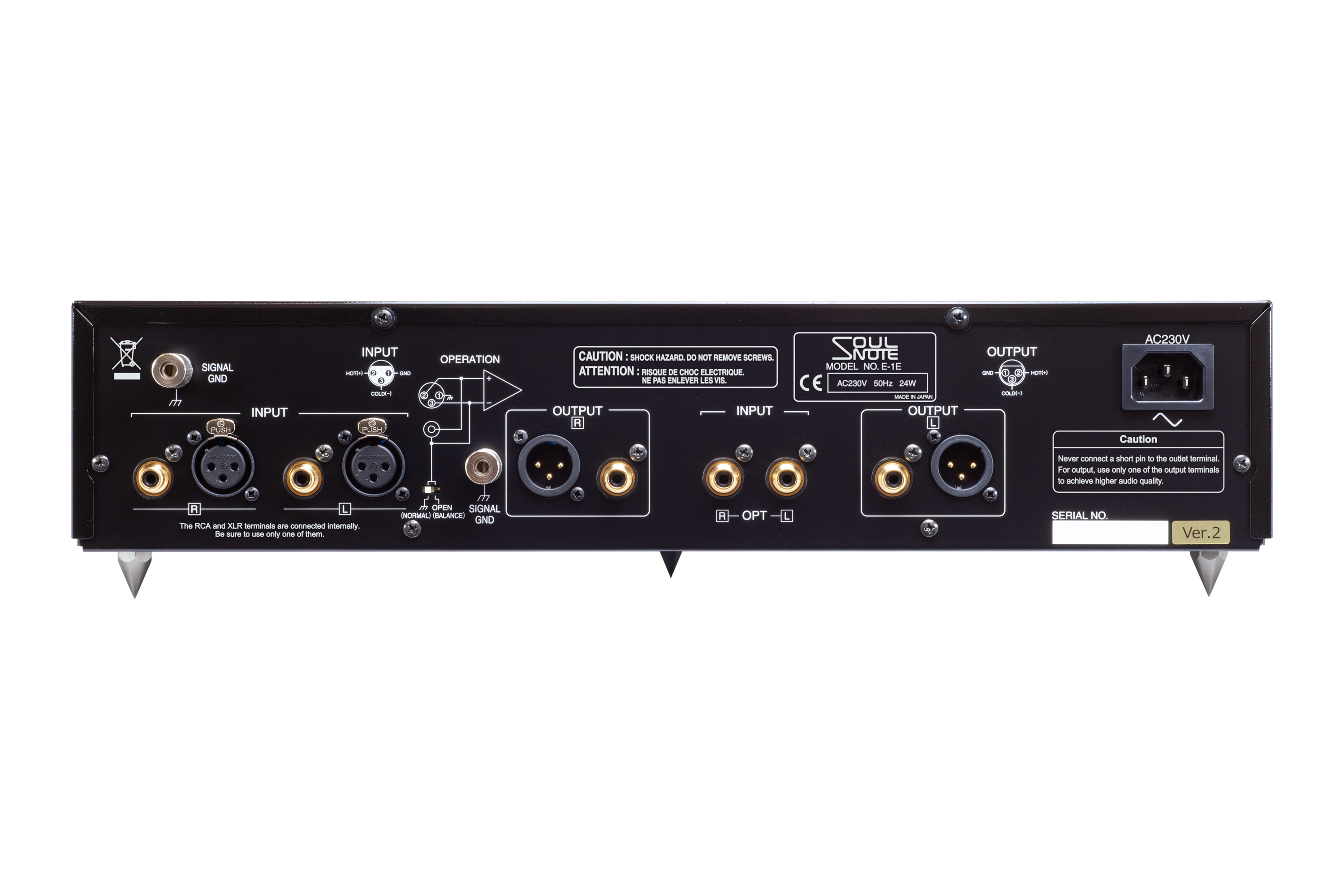

Hinweise zur Anschlusslogik:
Am RCA-Terminal ist auch ein Betrieb im symmetrischen Modus möglich, jedoch ohne die gleiche Abschirmung wie bei XLR – dadurch kann Rauschen begünstigt werden. Der Betriebs-/Mode-Schalter ist kein Eingangswahlschalter. Zur Priorisierung der Klangqualität sind HOT der RCA-Terminals und die XLR-Pins intern verbunden; ebenso sind COLD (GND) der RCA-Terminals und die entsprechenden XLR-Pins intern verbunden. Deshalb ist es nicht vorgesehen, zwei Plattenspieler parallel an RCA und XLR anzuschließen und zwischen ihnen umzuschalten. Auslieferungszustand: unsymmetrisch (NORMAL).

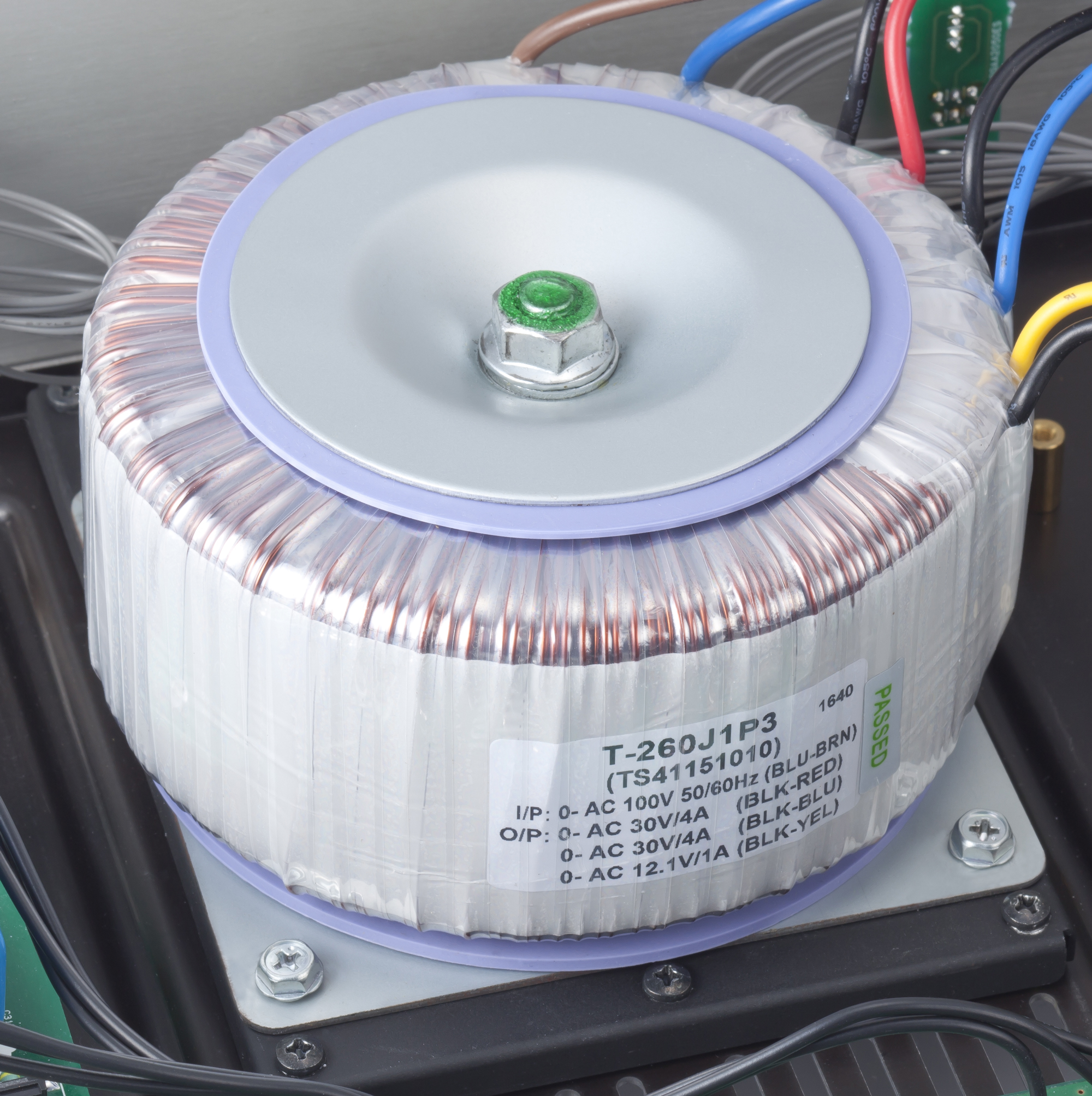

Ringkerntransformator und Hochgeschwindigkeits-„No-Return“-Stromversorgung
Ein groß dimensionierter, nicht imprägnierter 260-VA-Ringkerntransformator bildet die Basis der Versorgung. In Kombination mit schnellen Dioden, parallel ausgelegten Filterkondensatoren und einer Darlington-basierten Ripple-Filter/Regelstufe ist die Stromversorgung auf hohe Geschwindigkeit und geringe Rückwirkungen ausgelegt.

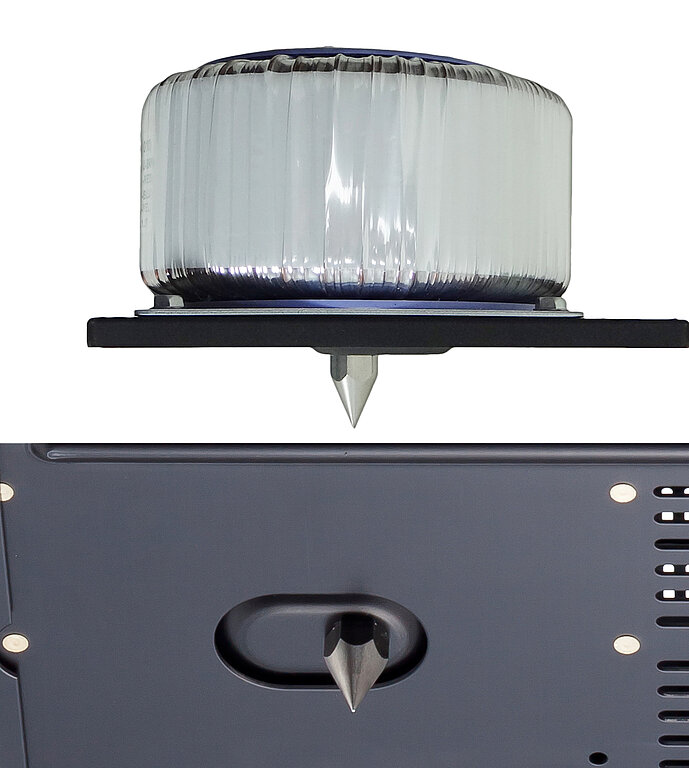

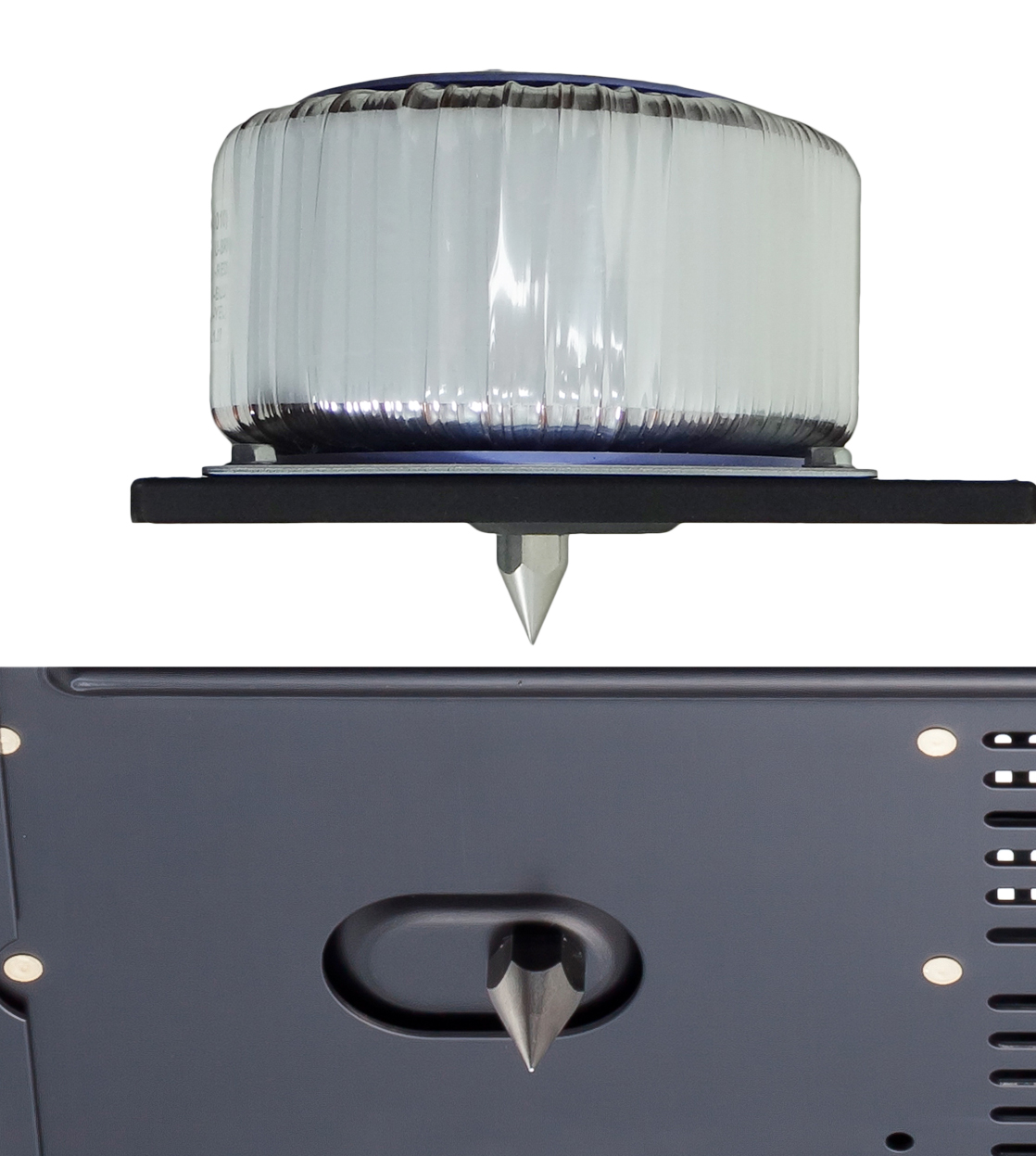

Direkte mechanische Erdung / kontrollierte Ableitung von Transformatorvibrationen
Durch eine dreipunktige Abstützung (vorn sowie hinten links/rechts) können die Füße so positioniert werden, dass sie direkt unter dem Transformator wirken. Transformatorvibrationen werden dadurch gezielt aus dem Chassis abgeleitet. Das reduziert klangschädliche Einflüsse durch Gehäuseresonanzen und unterstützt ein sauberes, ruhiges Klangbild.
MM-Eingangsfunktion
Über den MM-Schalter können MM-Tonabnehmer sowie MC-Übertrager (Step-Up-Transformer) betrieben werden.
Low-Cut (Subsonic) für MC/MM
Bei übermäßigen Tiefton-Auslenkungen (z. B. durch Plattenwellenschlag) kann über den Low-Cut-Schalter die Subsonic-Anregung reduziert werden. (Nur für MC/MM)
SPEZIFIKATIONEN
| Modell | E-1 VER2 SF (Premium Silber) / E-1 VER2 BF (Premium Schwarz) |
| Eingangsempfindlichkeit | MC: 0,4 mV / MM: 5 mV / OPT: 70 mV |
| Verstärkung | MC: 77 dB / MM: 55 dB / OPT: 32 dB |
| Nennausgangsspannung | symmetrisch (Balanced): 3,0 V unsymmetrisch (Unbalanced): 1,5 V |
| RIAA-Abweichung | ±0,3 dB |
| MC-Lastwiderstand | 3 Ω / 10 Ω / 30 Ω / 100 Ω / 300 Ω / 1 kΩ (Eingangslast für MC umschaltbar) |
| MM-Lastwiderstand | 47 kΩ |
| Abmessungen (B x H x T) | 430 × 109 × 409 mm |
| Gewicht | ca. 9,5 kg |
| Zubehör | Spikes, Stromkabel |
